在便携音响、液晶显示屏、车载导航仪这类消费电子的内部架构中，主控板与显示模组、音频模块、电池管理模块之间的信号连接，是保障音视频信号稳定传输的基础环节。这类设备整机追求小型化设计，内部空间极度紧凑，多块 PCB 板层叠排布，连接器需要在极小占板面积内完成多路信号传输。
便携影音设备会经常携带移动，产品跌落、颠簸振动属于常见工况。一旦内部连接出现接触不良，就会出现画面闪屏、音频断连、信号卡顿等问题，直接影响用户使用体验。
对于消费电子制造商，微型连接器除电气性能与小型化要求外，还需要适配大批量产。传统方案中，细线径信号线缆与 PCB 之间大多采用 FFC 排线或者手工焊接。FFC 排线抗振能力偏弱，跌落冲击下容易接触失效；1.0mm 小间距手工焊接工艺难度高，虚焊不良率偏高。一款微型间距、带锁扣防脱、支持标准化压接线束的连接器，是消费电子内部互连的优选方案。
A1002 系列的技术特性

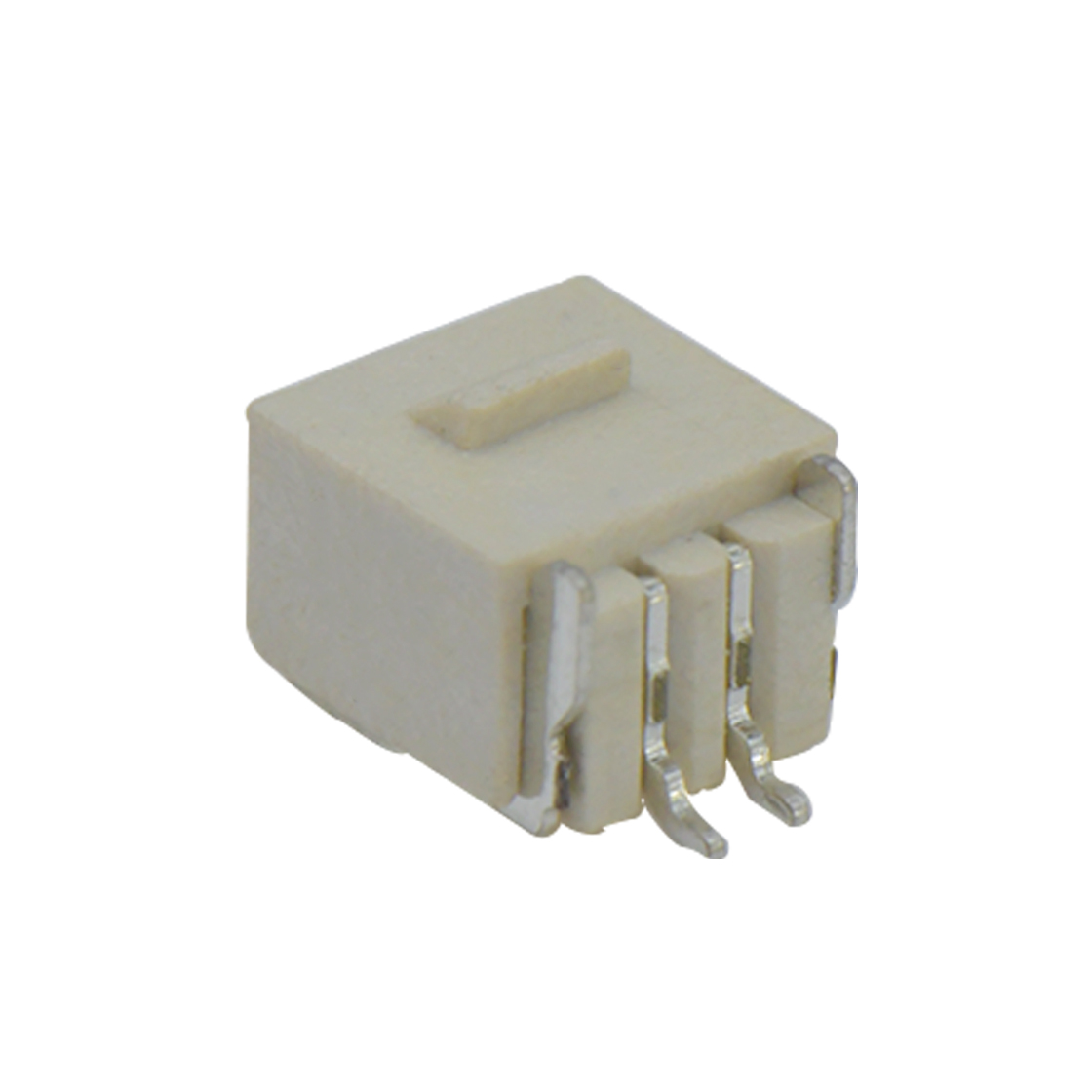

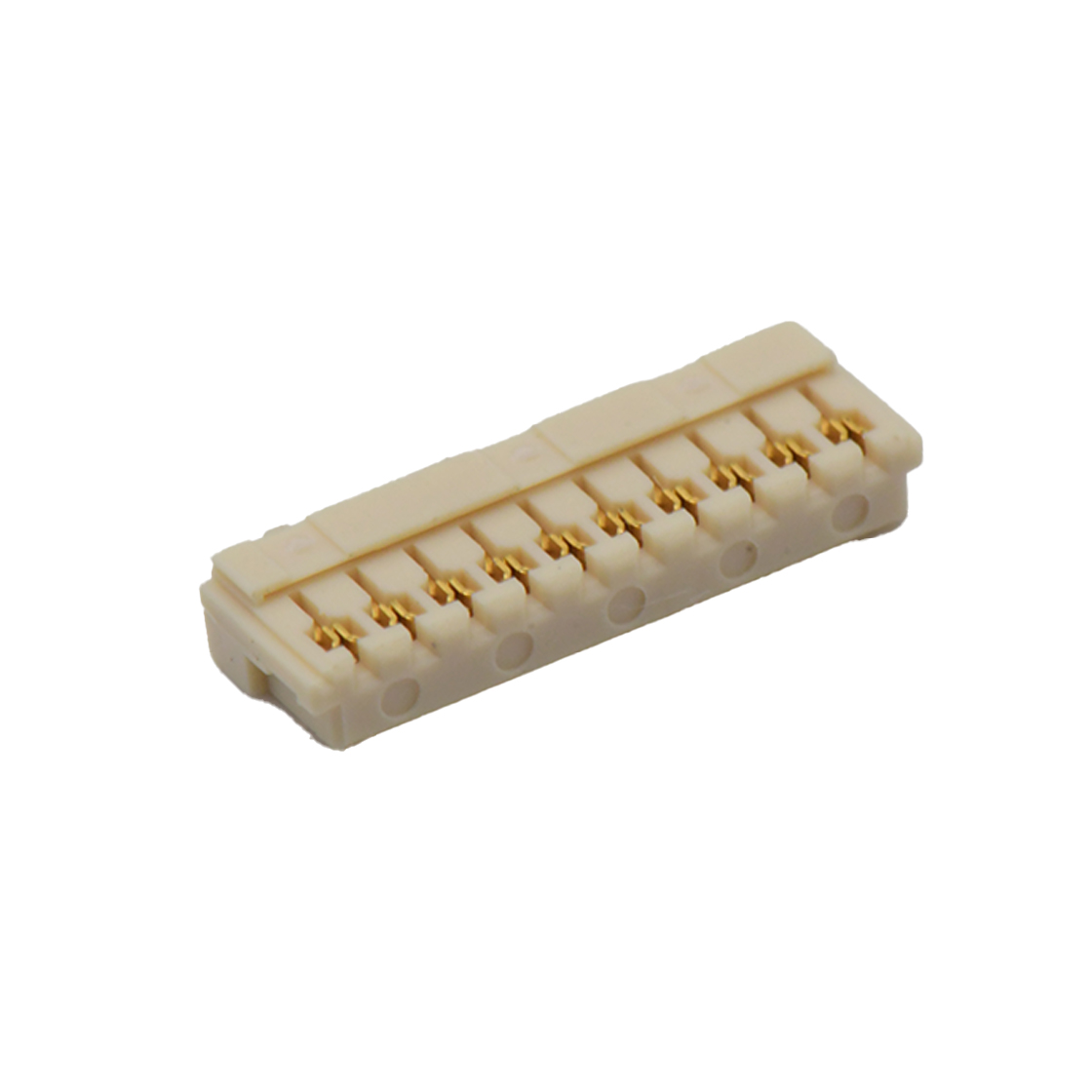

胜蓝 A1002 系列 1.00mm 间距单排线对板连接器，面向微型化高可靠信号互连需求开发。该系列针座主体采用耐高温 UL94V-0 无卤材料，满足 260℃回流焊工艺，支持 SMT 自动化贴装。无卤材料满足消费电子有害物质限制相关合规要求，UL94V-0 阻燃等级提升产品安全冗余。针座通过 SMT 贴装在主控板或者模块 PCB 上，线端胶壳搭配压接端子，把细线径导线和针座插合，实现板间信号传输。标准化压接工艺替代手工焊接，在 1.0mm 超小间距下维持稳定一致的压接质量，减少虚焊带来的不良品。
A1002 系列核心设计亮点为安全内锁扣结构搭配防呆盲插设计。安全内锁扣可以限制端子接触变形，插配到位时会发出清晰的咔嗒声响，方便产线人员确认装配状态。在 1.0mm 微小间距下依旧保持牢固锁止，应对便携设备搬运、跌落带来的机械冲击。防呆盲插限定唯一插合方向，避免组装时插反损伤端子。该系列提供带锁孔、不带锁两种规格，工程师可以按照不同信号节点的可靠性要求灵活选型。
音视频信号的稳定保障
A1002 系列额定电流 1A，可传输低压电源与信号，满足便携音响、液晶显示屏、车载导航仪主控板、显示模组、音频模块之间的信号传输需求。设备内部的图像驱动信号、音频传输信号、电池电量检测信号，都可以依靠 A1002 连接器完成板间传递。较低的接触电阻维持信号链路完整性，减少接触问题造成的画面闪烁、音频中断。
1.00mm 紧凑间距大幅缩减连接器占用 PCB 面积，为板上其他元器件预留布局空间。安全内锁扣结构在颠簸、跌落冲击下维持可靠插合，装配时的声响反馈，降低产线装配漏插风险。
在工程落地中，该方案已经批量用于多款便携音响、小型液晶显示屏、车载导航产品内部互连。装配工序由 FFC 排线加手工焊接，简化为标准化压接线束即插即用，提高产线组装效率，保障整机批量一致性，维持设备在移动使用场景下的信号稳定性。
核心参数
| 参数项目 | 规格数值 |
|---|---|
| 产品间距 | 1.00mm，单排 |
| 额定电流 | 1A AC/DC |
| 额定电压 | 50V AC/DC |
| 接触电阻 | ≤20mΩ |
| 绝缘电阻 | ≥100MΩ |
| 耐电压 | 500V AC/1min |
| 阻燃等级 | UL94 V-0，无卤 |
| 可选规格 | 带锁孔 / 不带锁 |
