本文从胜蓝线对板连接器的锁扣设计切入，讲清不同锁止方式如何保障线对板连接的机械可靠性。
一、为什么线对板连接器需要锁扣
线对板连接器在使用过程中面临振动、冲击、拉拔等机械应力。如果没有锁扣结构，仅靠端子与针座之间的摩擦力保持连接，在长期振动或外力拉扯下极易松脱，导致设备断电、信号中断甚至短路损坏。锁扣结构的核心使命，就是确保线对板连接在各种机械应力下保持可靠不松脱。
不同应用场景对锁扣的需求强度不同：消费类电子产品振动较小，摩擦锁即可满足；汽车与工业设备振动剧烈，须用主动锁止或压力锁紧；医疗与安全关键设备更须冗余锁扣设计。胜蓝线对板连接器四大主力系列覆盖了从轻到重的锁扣需求谱系。
二、胜蓝四大锁扣结构解析

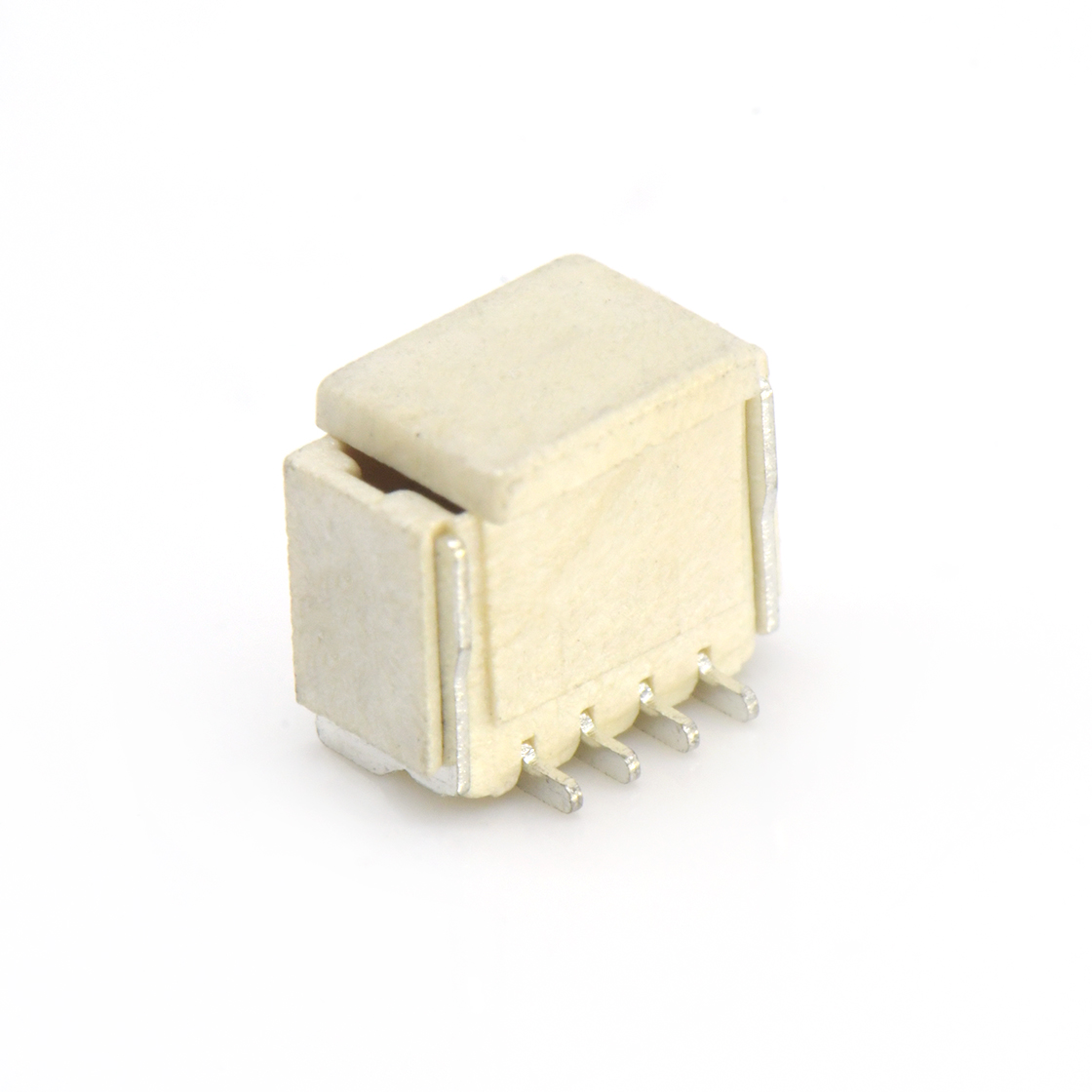

1. A1002—— 安全内锁扣（适合小型化高可靠场景）
1.0mm 间距，额定载流 1A。
胜蓝 A1002 系列采用安全内锁扣设计，插入时自动锁紧，操作者可听见清晰的 “咔嗒” 声确认到位。内锁扣的优势在于锁止结构内置于胶壳内部，不增加外部体积，在 1.0mm 超小间距下也能保证线对板连接不松脱。同时，A1002 还做了防呆盲插设计，插合方向唯一，避免反插损伤端子。
典型应用包括音响、液晶屏、导航仪、监护仪、投影仪等 —— 这些设备对体积敏感，内锁扣的小型化优势尤为突出，医疗监护仪等场景也要求高可靠锁止。
2. A2001——LOCK 自锁结构（适合通用消费类场景）
2.0mm 间距，额定载流 2A。
胜蓝 A2001 系列采用 LOCK 自锁结构，端子与胶壳扣合时自动锁紧，增强保持力。LOCK 自锁在插拔顺畅性与抗拉拔力之间取得平衡，插入时自锁到位，拔出时需施加一定力度，适合需要偶尔拆卸但要求抗意外拉脱的消费类场景。
A2001 还集成了多项结构增强：两侧触点夹持保证接触稳定性，挡墙保护防止端子被外部撞击损伤，接地片焊板后起定位作用。镀层提供亮锡、雾锡、镀金三种可选，不同物料方案匹配不同工艺路线。典型应用包括扫地机、风扇、行车记录仪、工控板、车灯。
3. A2501—— 摩擦式锁扣（适合便捷高效场景）
2.54mm 间距，额定载流 3A。
胜蓝 A2501 系列采用摩擦式锁扣，扣合时发出 “咔嗒” 声表示实配到位，自动锁紧抗拉拔。摩擦锁依靠接触面过盈配合实现锁止，拔出时无需按 LOCK 键，直接拉出即可。这种设计适合需要频繁插拔的维护场景，如测试仪器、汽车电子等。
声觉反馈是摩擦锁的一大特色，“咔嗒” 声让操作者通过听觉确认线对板连接已到位，降低装配误操作风险。A2501 还集成针座针脚内凹卡紧结构，加大与 PCB 保持力，防止焊接退针，搭配接地片定位，是 2.54mm 间距中功能较全面的线对板连接器系列。典型应用包括电磁炉、破壁机、马达、汽车电子、测试仪器。
4. A2547—— 压力锁紧（适合高振动严苛场景）
2.54mm 间距，双独立触点。
胜蓝 A2547 系列采用压力锁紧设计，专为高振动环境设计，确保插头安全固定到插座。压力锁紧是四种锁扣中抗振能力最强的结构，通过额外的锁紧压力将插头牢牢固定，即使在强烈振动与冲击下也不松脱。
A2547 的可靠性还来自双独立触点设计，端子两个独立触点提供冗余次级电流路径，即使单点失效仍可导通。LCP 双排设计满足 SMT 回流焊，防呆盲插确保方向正确。典型应用包括洗碗机、微波炉、洗衣机、车载振动传感器、机器人、监护仪，这些场景对振动、可靠性与安全性有极高要求。
三、四种锁扣结构横向对比
| 锁扣类型 | 系列 | 抗振等级 | 操作便捷性 | 典型场景 |
|---|---|---|---|---|
| 安全内锁扣 | A1002 | ★★★★ | 中（须按卡扣解锁） | 消费电子、医疗监护 |
| LOCK 自锁 | A2001 | ★★★ | 中高（须施加拉力拔出） | 家电、工控、车灯 |
| 摩擦式锁扣 | A2501 | ★★★ | 高（直接拉出，“咔嗒” 声反馈） | 家电、测试仪器 |
| 压力锁紧 | A2547 | ★★★★★ | 中（须按锁紧结构） | 车载振动传感器、机器人、监护仪 |
四、锁扣选型的三个关键考量
第一，振动等级决定锁扣等级。消费类低振动场景可选摩擦锁或 LOCK 自锁，工业与汽车场景须选压力锁紧或内锁扣。盲目追求最高等级锁扣会增加成本和操作复杂度，而低估振动等级则可能导致连接松脱。
第二，锁扣方向须匹配 PCB 布局。锁扣位于胶壳的哪个方向（前、后、上、侧），直接影响 PCB 布局与操作空间。立式与卧式朝向选择须考虑解锁时手指可达性，避免与邻近元件干涉。胜蓝 A2501 的立插 / 立贴 / 卧插 / 卧贴四种规格提供了充分的布局灵活性。
第三，长期可靠性须实测验证。塑料锁扣在长期使用、温度循环与振动下会发生材料疲劳，保持力逐渐下降。选型后须做振动、冲击、插拔循环测试，关注锁扣变形与保持力衰减。关键安全节点建议选金属锁扣或压力锁紧结构。
