PCB 贴片量产环节，板端连接器焊接良率直接影响整机交付。小型工控、网络设备与办公影像设备内部，存在大量板卡级弱电互连需求，PCB 针座需要对接外部线束，同一连接器内不同引脚可分别传输板卡辅助弱电与传感 IO 信号。如果分开采购板端针座和线束连接器，物料清单更长，装配工序增多，还容易遇到焊接偏移、设备倒置后端子退针等问题。胜蓝 C3030 系列 3.0mm 间距连接器，同时提供线对板 SMT 针座与线对线胶壳，一套产品体系覆盖板端贴片、外部线束对接两类互连需求。

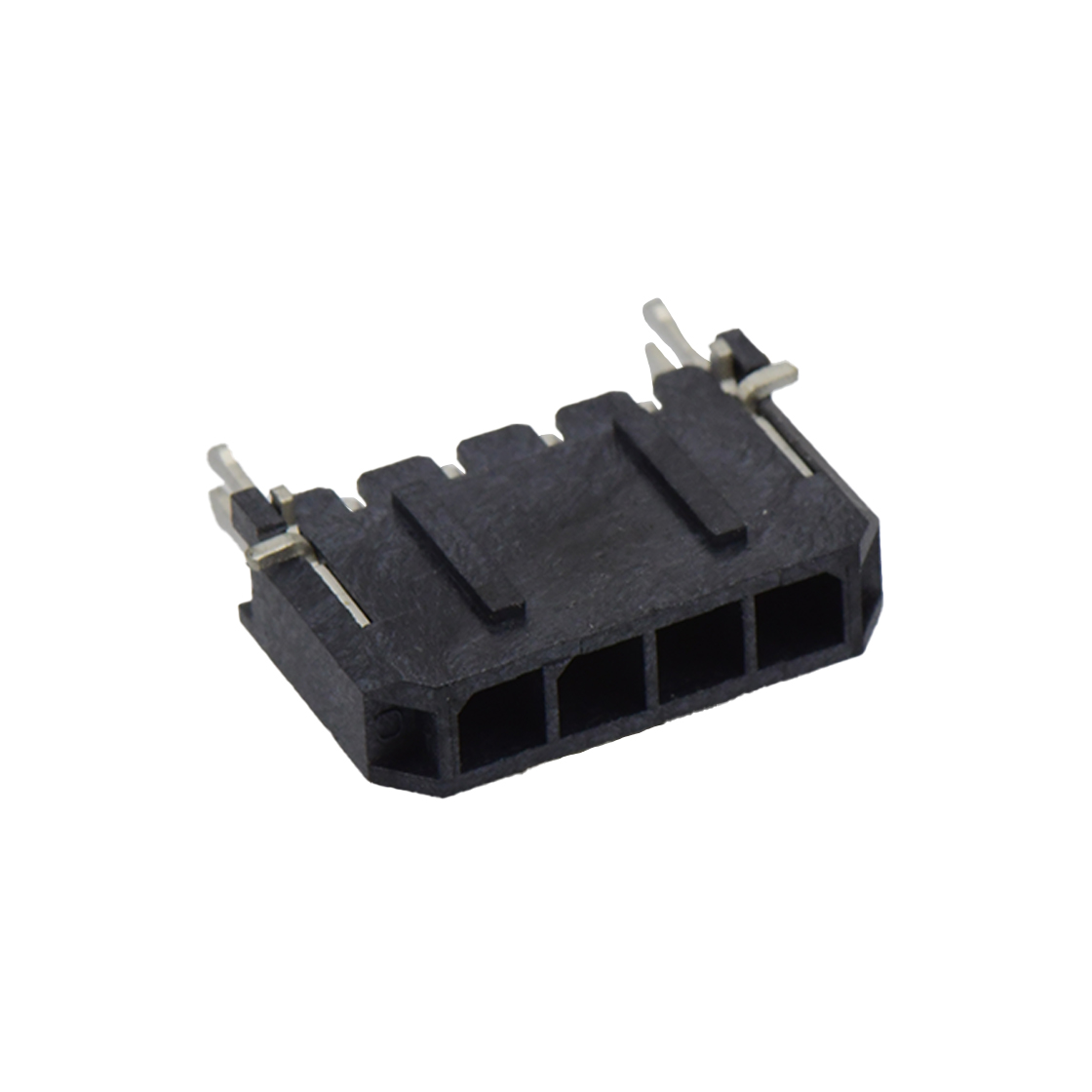

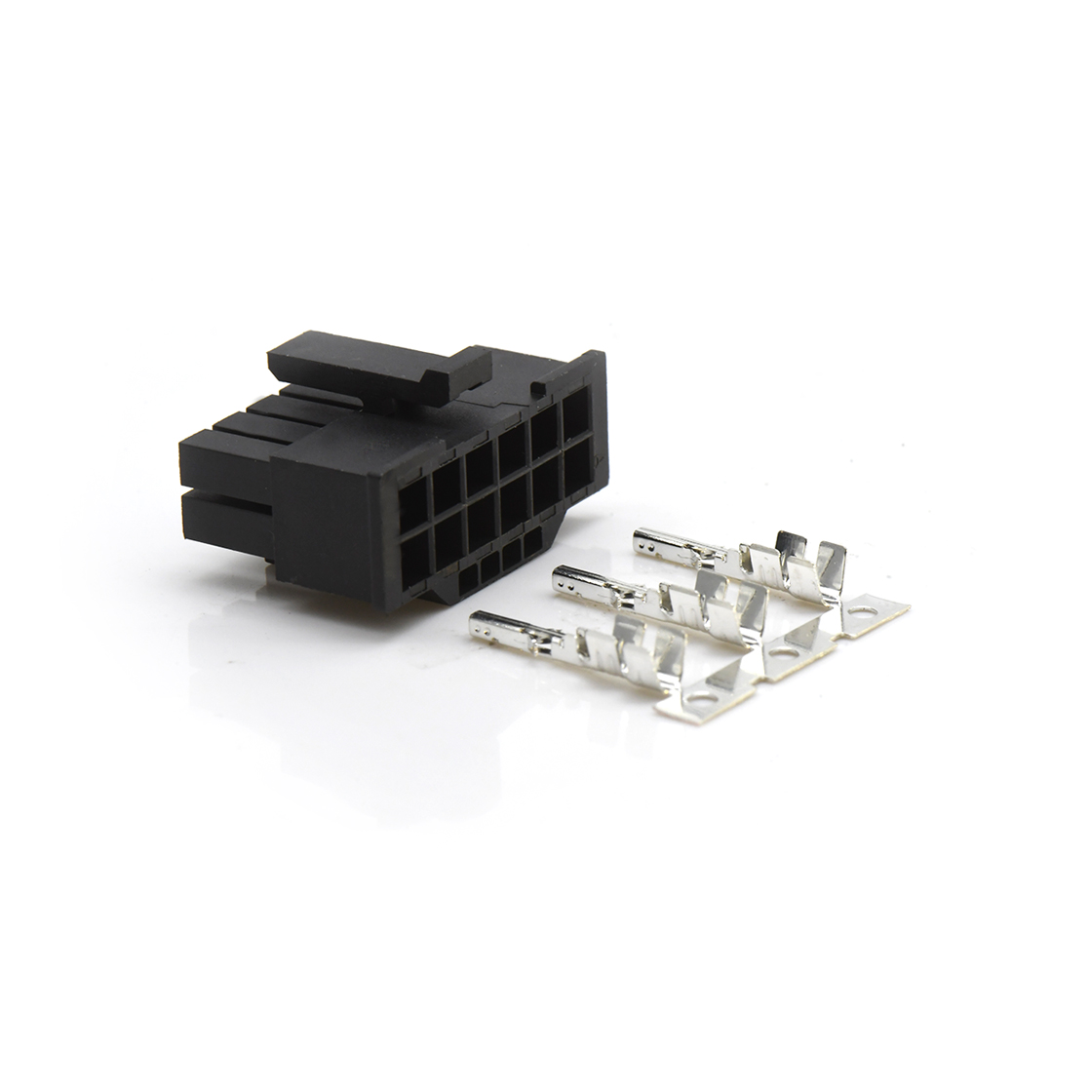

C3030 线对板 SMT 针座采用 PIN 针打内 K 结构，承受回流焊高温时，可防止端子歪斜与退 PIN。针座两侧设计接地片，贴片过程起到定位作用，同时加固焊点，提升振动工况下焊接可靠性。针座支持 260℃回流焊，适配自动化 SMT 生产线。线束端胶壳搭配指按式锁闩与压力锁紧机构，自带自调接插口，狭小设备内部也能顺利对位插装。单排型号自带次级锁闩，双排版本配置 TPA 二次锁片，固定线束端子，降低长期振动带来的后退隐患。胶壳内置防呆结构，杜绝公母端反向插错。
端子支持亮锡、雾锡、镀金多种镀层选择，单 Pin 额定电流5A，额定电压250V AC/DC，短时耐压1000V AC，工作温度范围-25℃~+105℃。该系列典型接触电阻≤10mΩ，具体以对应型号规格书为准。产品引脚可以分区承担板卡辅助弱电与信号传输，减少整机物料种类，简化线束加工。稳定的金属接触界面，保障小电流传输与低速信号采集持续可靠，避免信号传输中断。产品 Pin 位规格丰富，单排、双排可选，适配不同通道数量的硬件设计。
C3030 适用复印机、扫描仪、路由器、存储服务器板卡、小型工控电源模块等设备。在这类产品内部，该系列多用于板卡辅助供电、传感器信号采集与内部控制线路互连，属于板卡层面弱电互连紧凑型硬件项目如果同时需要板端贴片和外部线束连接，分开选型会增加设计工作量，C3030 板线一体化的产品矩阵，能够简化整套互连方案。这里所说板线一体化，代表该系列同时包含 PCB 板端 SMT 针座与线束端胶壳，两者原生配对，实现电路板和外部线束对接。
选型评估弱电互连方案，除外形尺寸与载流指标，SMT 耐温性能、端子二次锁止防护，都是保障设备长期稳定运行的关键。C3030 同时具备板端贴片与线束对接能力，支持辅助弱电、信号混合传输，适合空间受限、大批量贴片生产的硬件项目。面向办公影像、通信、小型工控领域，胜蓝可提供 FAE 工况评估与快速打样，协助工程师完成弱电互连方案验证。
