持续振动
连接松动，信号随时可能中断 设备长期振动场合，对接口锁紧和连接保持力提出更高要求
工业连接全场景解决方案
M12连接器线束覆盖信号 数据与电源传输 满足多种工业连接需求
- IP68
- 防水防尘
- 全编码覆盖
- 多类型接口
- 10Gbps
- 高速数据传输
- 宽温线材
- 适应复杂环境
工业连接四大挑战
振动、环境、干扰与空间限制持续考验工业设备连接可靠性
水油粉尘
复杂介质，持续侵蚀连接界面 潮湿、油污与粉尘侵入接口，可能影响触点与电气连接稳定性
电磁干扰
高速传输，更怕看不见的干扰 电机、变频器等设备产生的干扰，对屏蔽防护与完整性提出更高要求
空间受限
设备越来越小，连接却不能妥协；机器人关节、传感器与紧凑设备，需要更高密度、更灵活的布线方式
全流程工业互连方案
从选型设计到制造验证为工业设备提供完整连接支持
-
01
连接选型
-
02
产品配置
-
03
线束制造
-
04
性能验证
M12全编码产品矩阵
A、B、D、X、L、S、T多种编码覆盖信号数据与电源连接
A 编码
适配传感器、执行器、IO-Link 及外围设备，可选 2-17 芯；支持 1Gbps 以太网信号传输，亦可用于直流电源连接
B 编码
适用于控制系统或现场总线 Profibus 和 Interbus 通信协议，通常是 5 芯连接器；适用于工业自动化领域的特定通信需求
D 编码
支持 100Mbit 以太网，通常为4 芯，适配 CAT5e 线缆；用于 PROFINET 工业以太网、轨道交通 CCTV、伺服、编码器等场景
X 编码
支持 10Gbps 高速千兆以太网，通常为8 芯；适用于工业通信布线、视频监控等高带宽传输场景
T 编码
专为 DC 直流电源设计，IP67 及以上防护，可靠性高；用于工业自动化直流供电设备，可替代 A 编码电力部件
L 编码
用于工业设备高功率供电，适配 PROFINET 组件、电源单元；小尺寸大电流，IP67/IP68 防护，适配严苛工业环境
S 编码
专为 AC 交流电源设计，屏蔽与防护性能优异，适配工业自动化电气设备交流供电，可替换 C 编码电力部件
海量工业场景应用
从传感器信号到工业以太网再到电源连接，通过不同编码体系快速匹配设备接口与传输需求

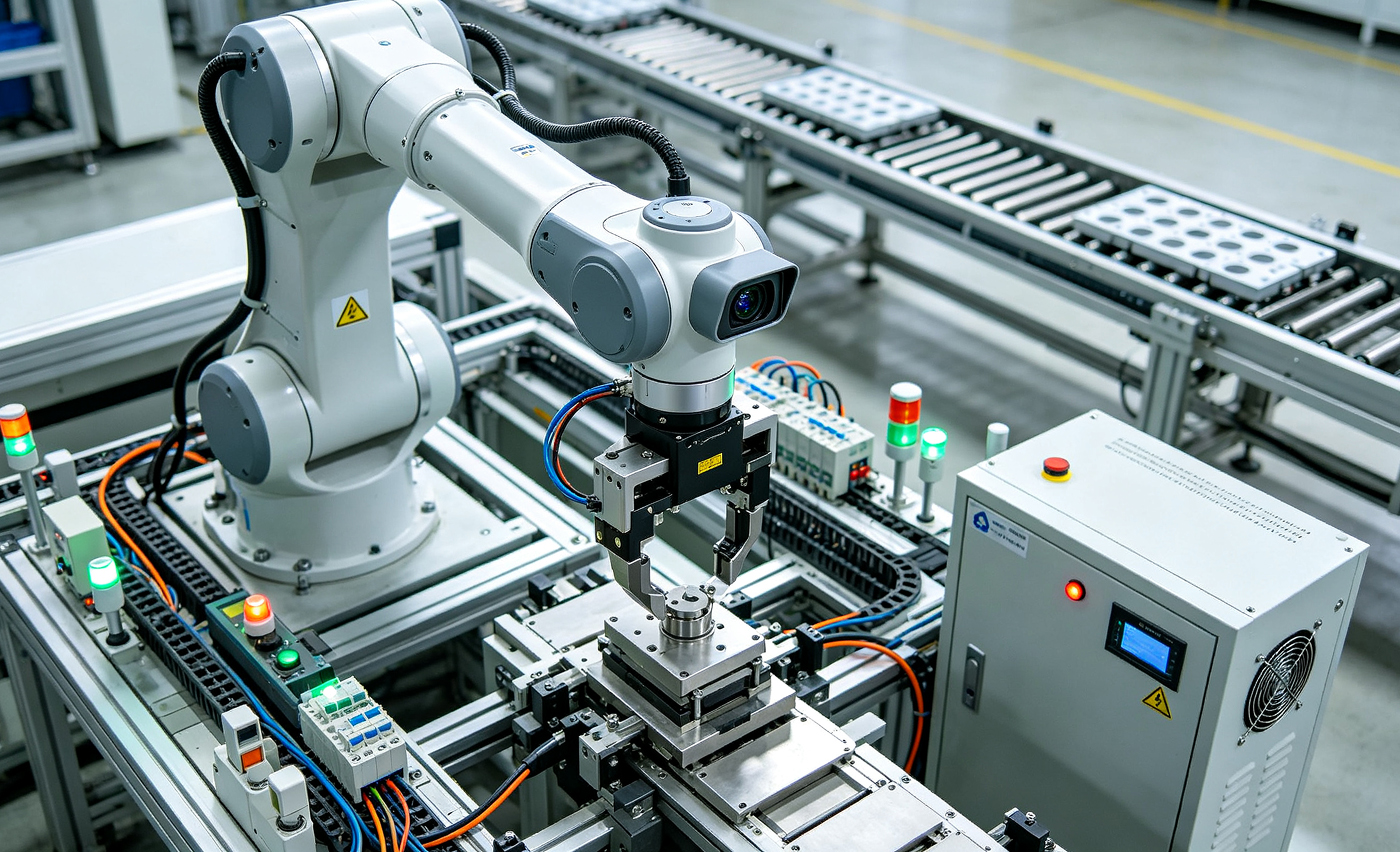

工业自动化产线
连接光电/接近开关、电磁阀、PLC，传输控制与反馈信号；M12 A编码线束适配工厂自动化，覆盖90%传感器连接需求
- A编码
- 3/4/5/8芯
- IP67防护
- PUR拖链电缆

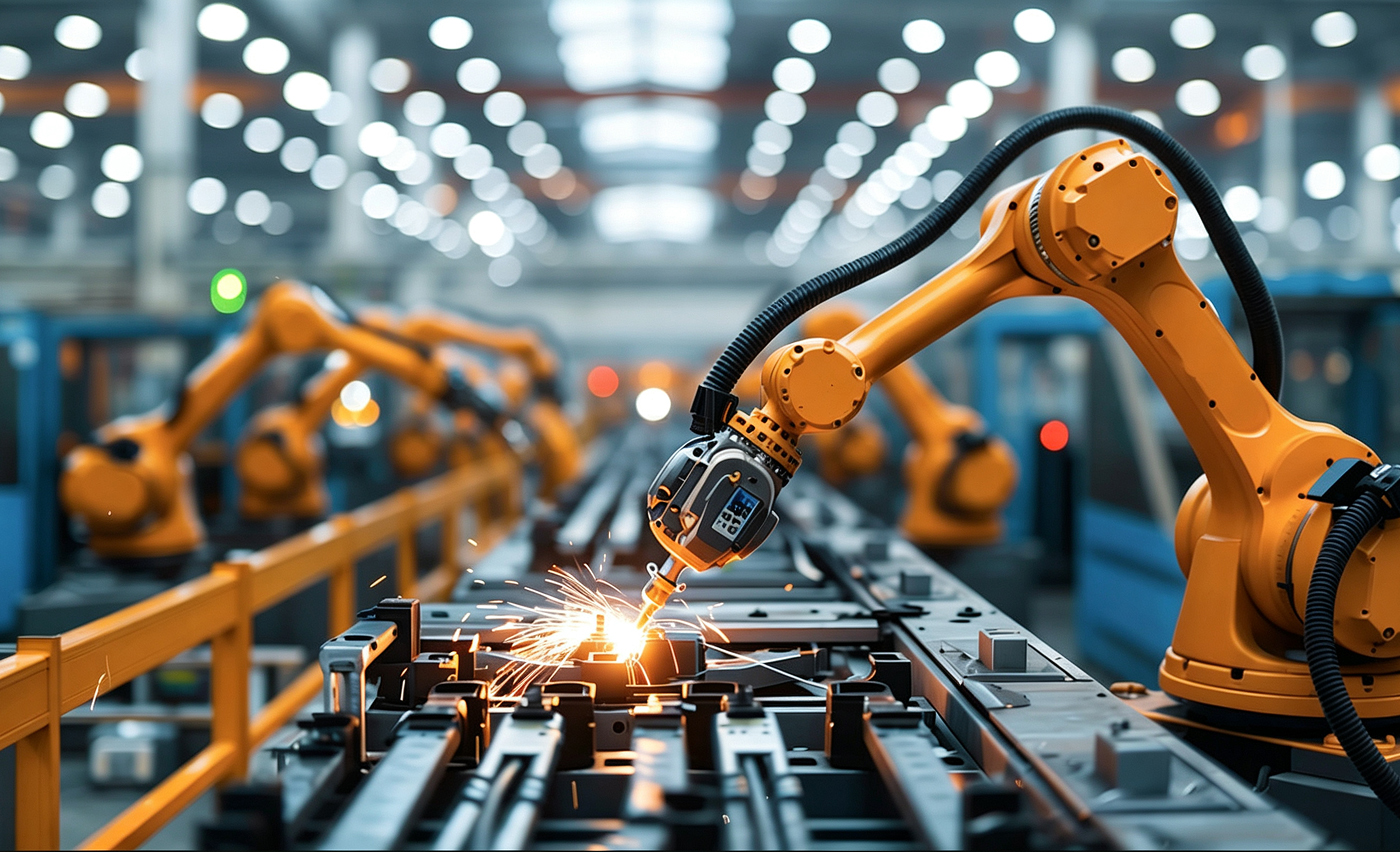

工业机器人与协作机器人
连接光电/接近开关、电磁阀、PLC，传输控制与反馈信号；M12 A编码线束适配工厂自动化，覆盖90%传感器连接需求
- D编码
- 8芯
- IP67防护
- PUR高柔线缆
工业以太网与机器视觉
10Gbps 高速传输，适配 Gige Vision、边缘计算、10GBASE-T；D 编码支持 100Mbps PROFINET、EtherCAT、EtherNet/IP
- X/D编码
- 4/8芯
- IP67/IP68
- 屏蔽双绞线

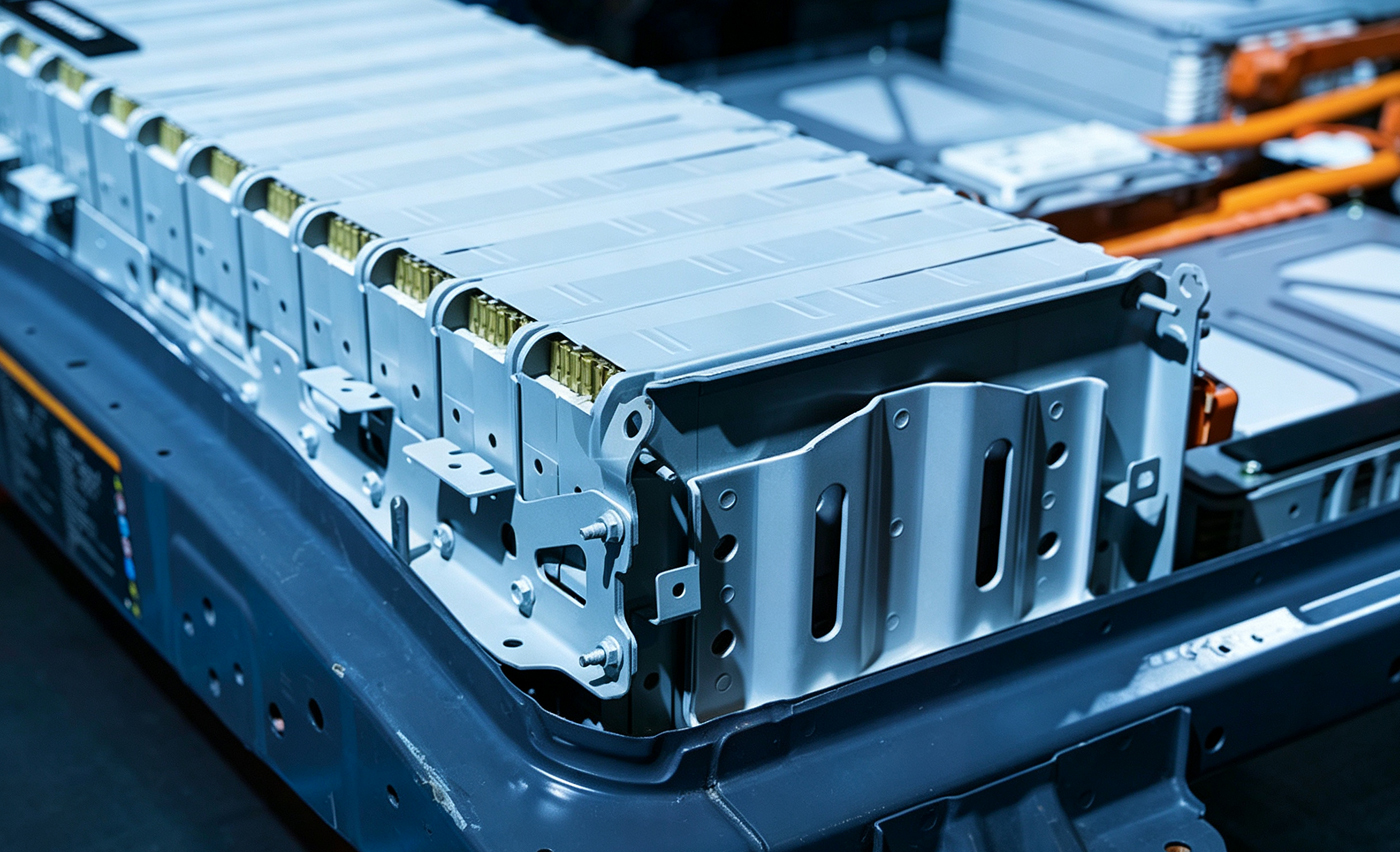

新能源与储能系统
用于储能 BMS、光伏逆变器、风电控制柜内连接；IP68 户外高湿耐受，L/K 编码 16A/63V，适配 800V 高压平台
- D编码
- 8芯
- IP67防护
- PUR高柔线缆

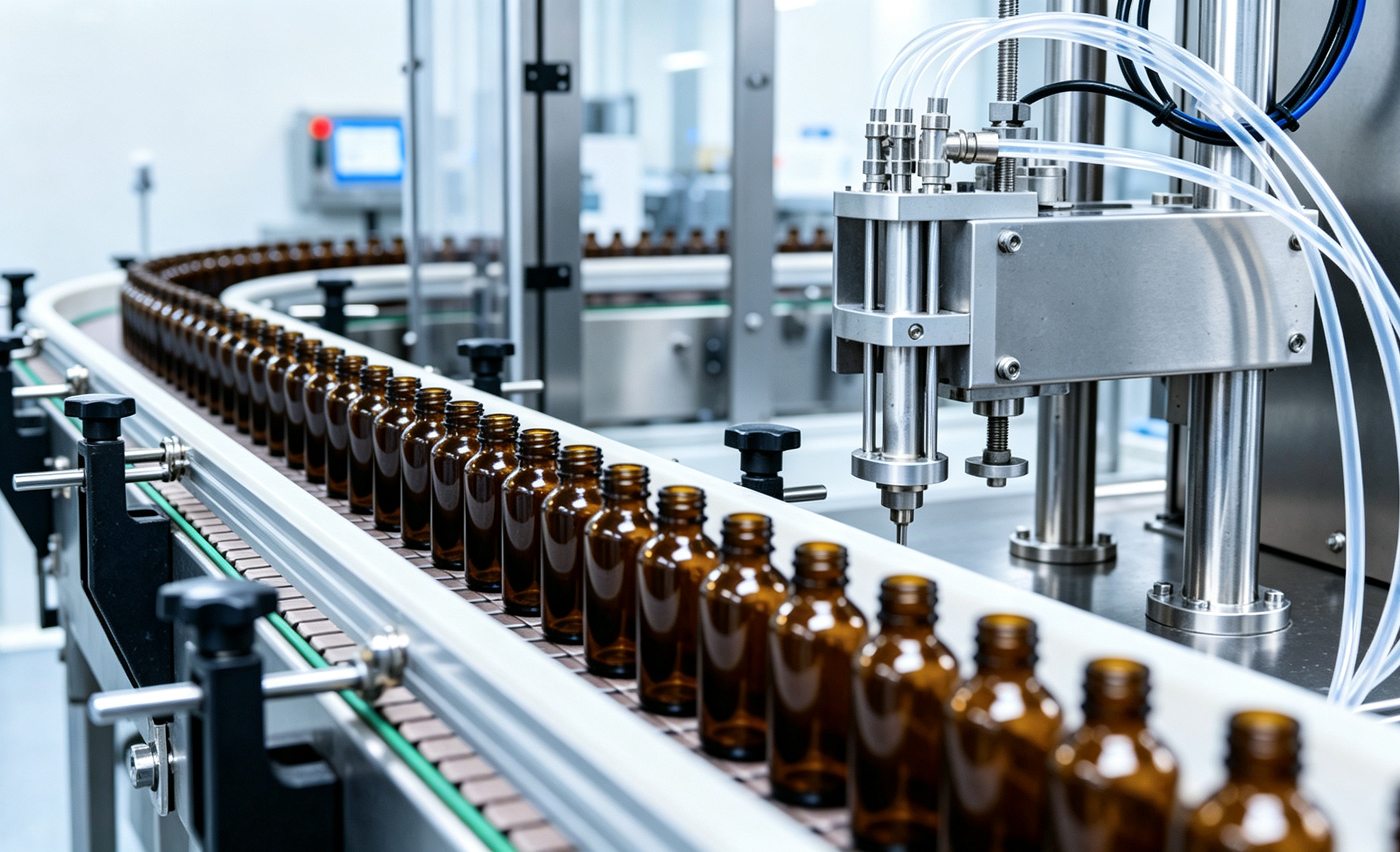

食品与制药装备
IP69K 防护，耐受 80℃、80bar 高压水洗，适配食品厂清洗工况信号电源连接；316L 不锈钢外壳耐腐蚀，符合 FDA 卫生标准
- A编码
- 4/5芯
- IP69K防护
- 316L不锈钢
轨道交通与智能交通
车载控制系统信号传输，抗振动抗电磁干扰；通过 IEC 61373 振动冲击测试，符合轨道交通 EN 50155 标准，保障长期连接可靠
- D编码
- 4/8芯
- IP68防护
- 抗振动20G
防护性能
传输性能
环境适应性
机械可靠性四项工业级性能
从防护传输环境适应到机械耐久构建稳定连接基础
联合设计与选型协同
- 早期介入：选型指导，按场景推荐编码、芯数方案
- 仿真支持：SI/PI 信号仿真，优化连接与布线
- 定制开发：支持特殊长度、线材、编码定制
全编码产品矩阵
- A 编码（3/4/5/8/12 芯）：传感器、执行器、IO-Link
- B 编码（5 芯）：PROFIBUS、Interbus 总线
- D 编码（4 芯）：100Mbps 工业以太网
- X 编码（8 芯）：1G/10Gbps 高速以太网，视觉、边缘计算
- L 编码（4/6 芯）：大电流供电，适配 800V 平台
- T 编码（4 芯）：交直流供电，最高 630V
精密制造与端接工艺
- 镀金触点：铜合金基材，镀金≥0.8μm，接触电阻≤5mΩ
- 360°全屏蔽：编织/缠绕屏蔽 + 铝箔麦拉
- 密封注塑：PA66+30%玻纤，双层氟橡胶，IP68/IP69K
- 端接方式：无铅锡焊、精密压接双工艺
从 DV 到 PV 的全流程测试体系
- DV 设计验证：电气、屏蔽、信号完整性测试
- PV 生产验证：全检导通、绝缘、气密性
- 环境验证：高低温、盐雾、振动、IP 认证
- 系统验证：工业以太网数据完整性测试
胜蓝M12解决方案
M12互连保障体系
选型协同、产品配置、精密制造与测试验证形成完整能力闭环

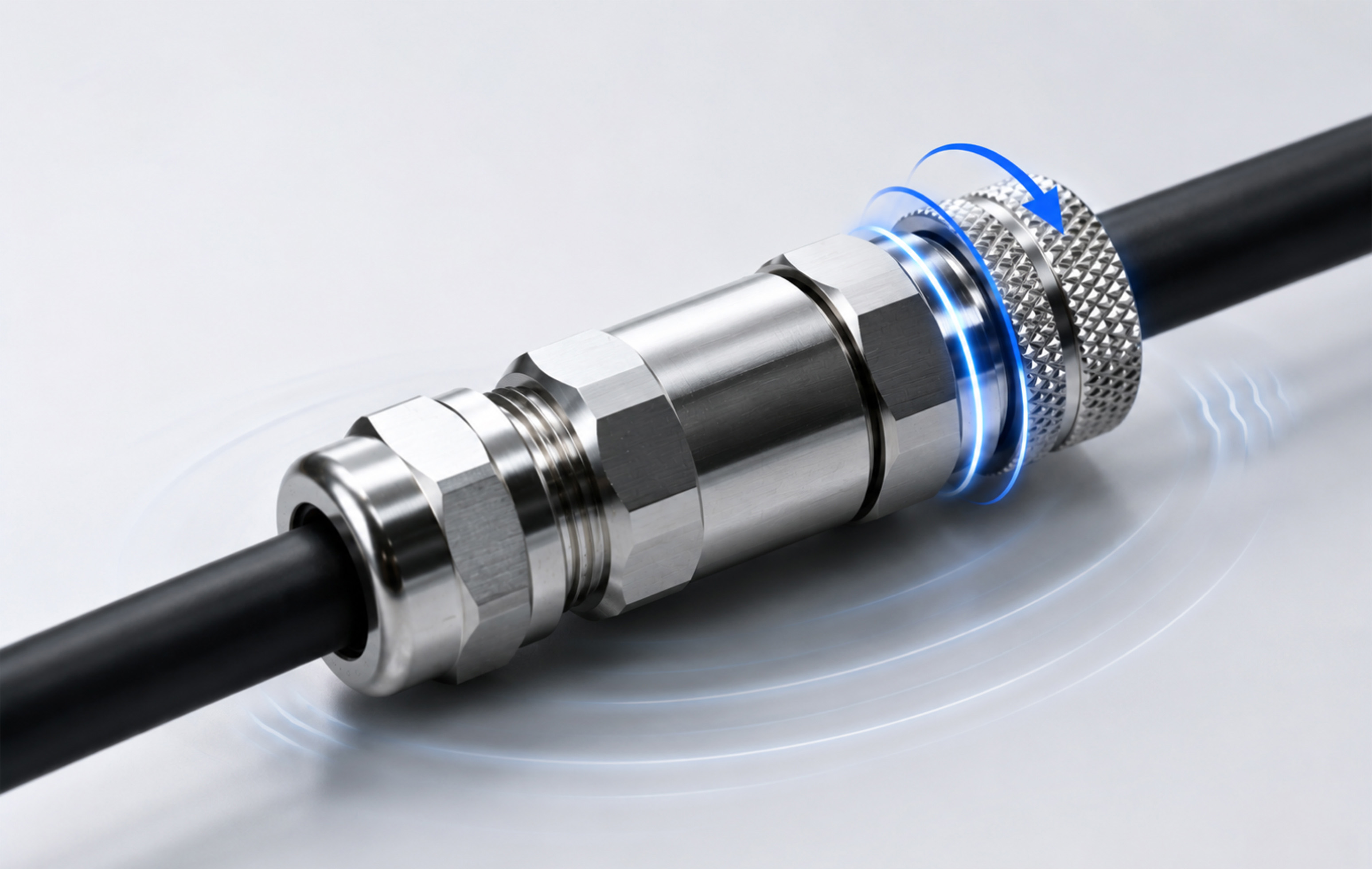

螺纹锁定
技术实现：M12×1标准螺纹锁定机构，配合内部O型密封圈，螺纹旋紧后形成高度紧密配合面。与推拉式或卡扣式相比，螺纹锁紧不受塑胶蠕变影响，确保长期振动环境下连接不松动
量化收益：通过15g加速度振动测试（10-2000Hz，连续48小时），连接无松脱；插拔500次后电气性能无衰减；防护等级稳定保持IP67以上

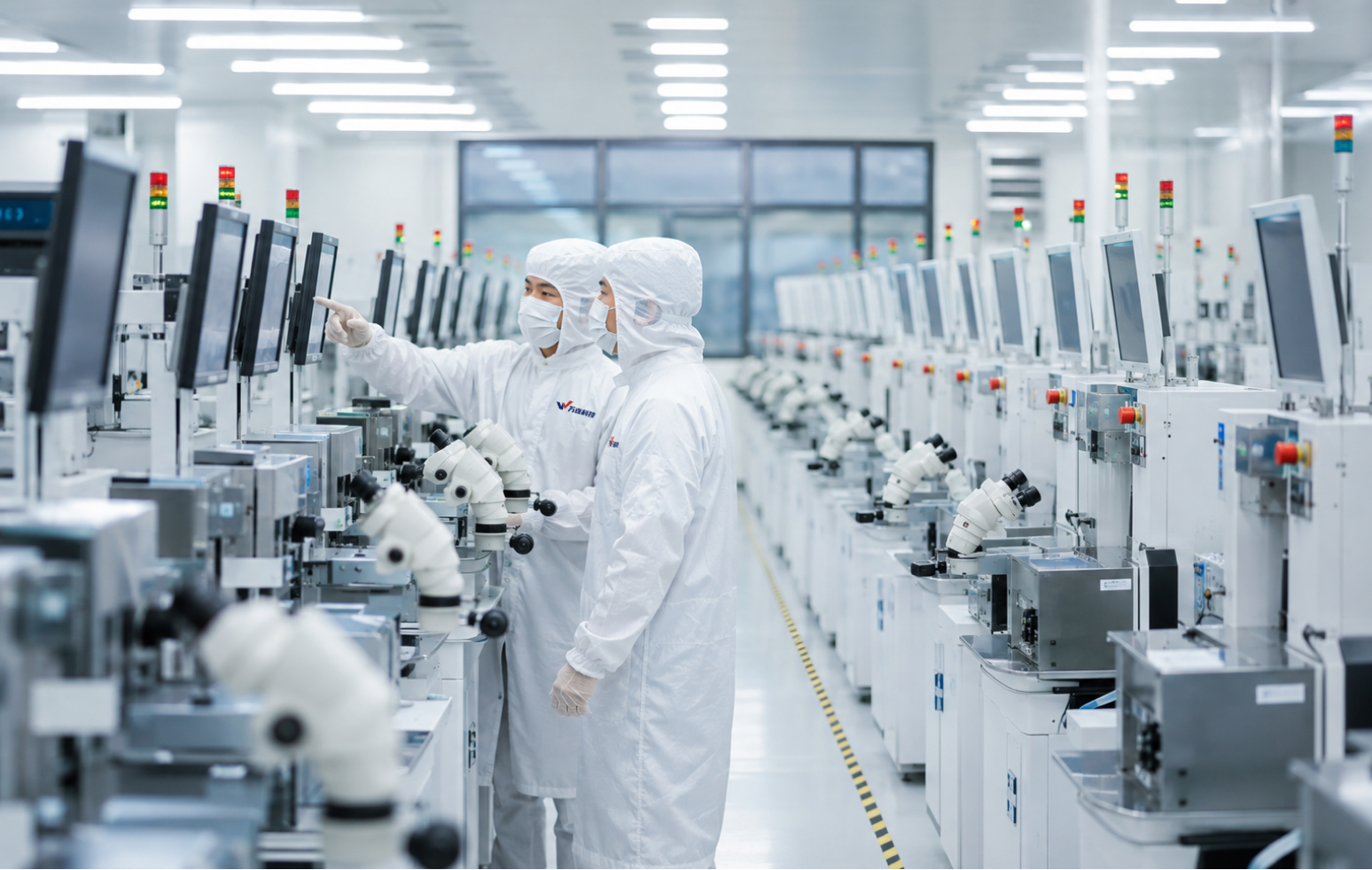

多维可靠性验证
验证能力：覆盖 M12 / IP防护、PROFINET / EtherCAT、EMC、振动冲击等关键测试，支持 AEC-Q200 等专项验证
体系保障：CNAS认可实验室，质量体系覆盖 ISO 9001、IATF 16949、ISO 14001，并可提供 ISO 13485 体系保障

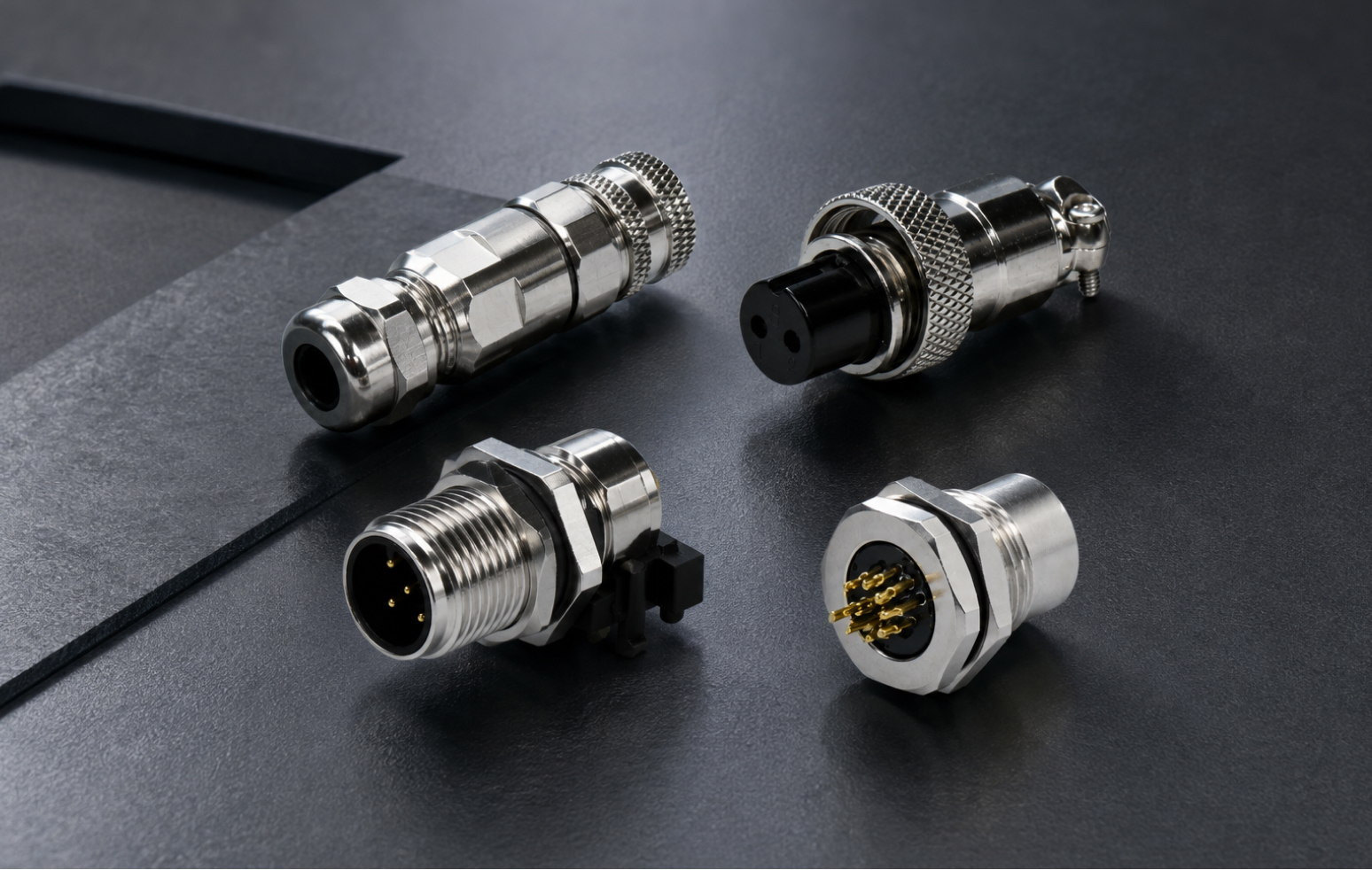

全编码防呆
技术实现：用物理键位防呆结构，不同编码（A/B/D/X/L/K/S/T）的插头与插座无法配对，从根本上防止电源线误插数据端口、百兆网误插千兆网口等危险操作
量化收益：覆盖8种编码类型，支持3-17芯全规格配置；100%杜绝误插风险，保护设备安全，减少因误操作导致的停机与维修成本

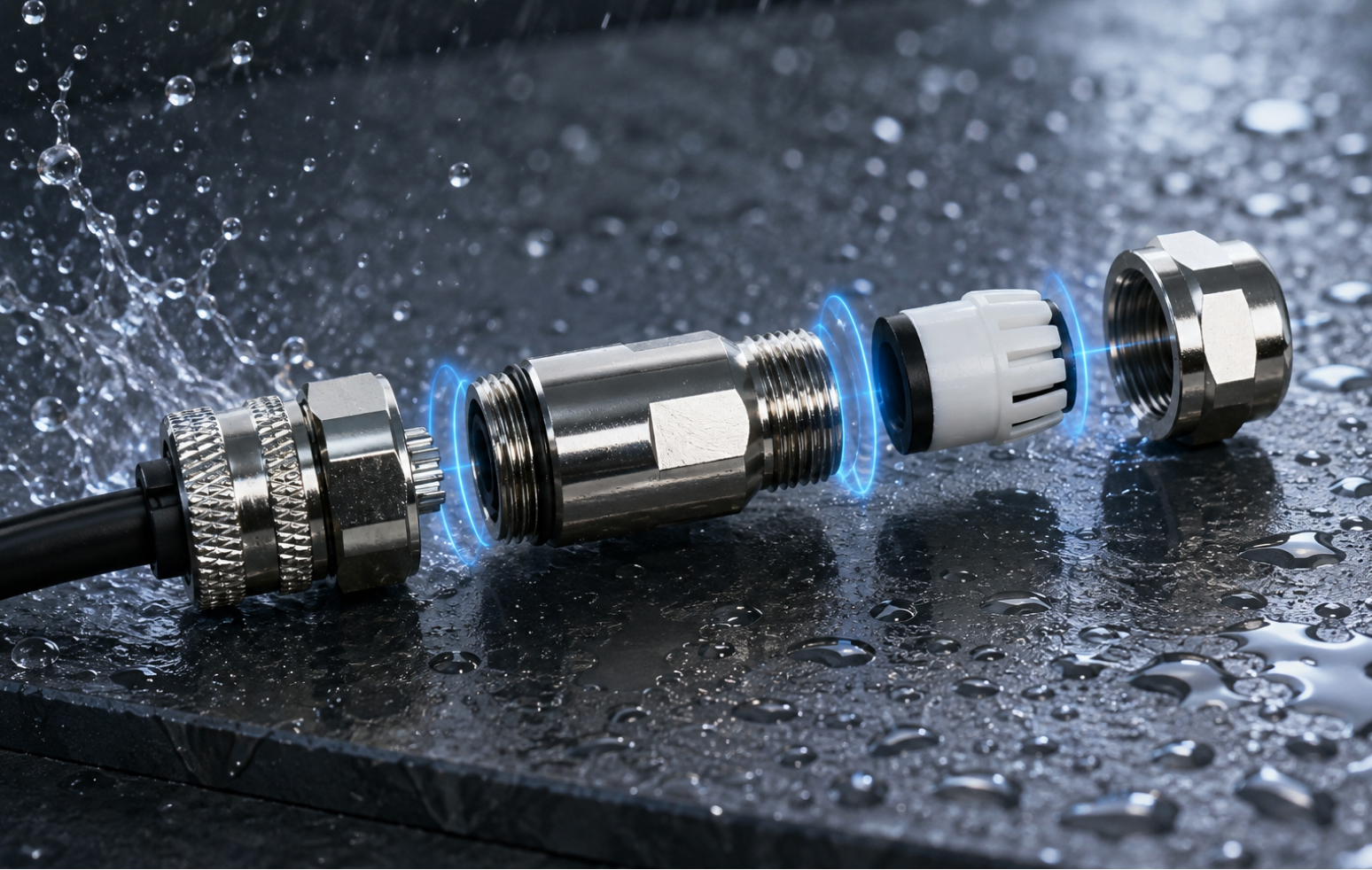

多级密封防护
技术实现：多层密封结构设计——插合界面O型密封圈（氢化丁腈橡胶HNBR）+线缆入口尾部密封+外壳激光焊接（焊缝0.15-0.2mm）。密封件丙烯腈含量精准控制在30%-33%，-30℃仍保持≥60%弹性回复率
量化收益：IP68（2米水深浸泡24小时无渗漏）；IP69K（80℃/80bar高压水洗，四角度冲击无侵入）；盐雾测试1000小时外壳无腐蚀

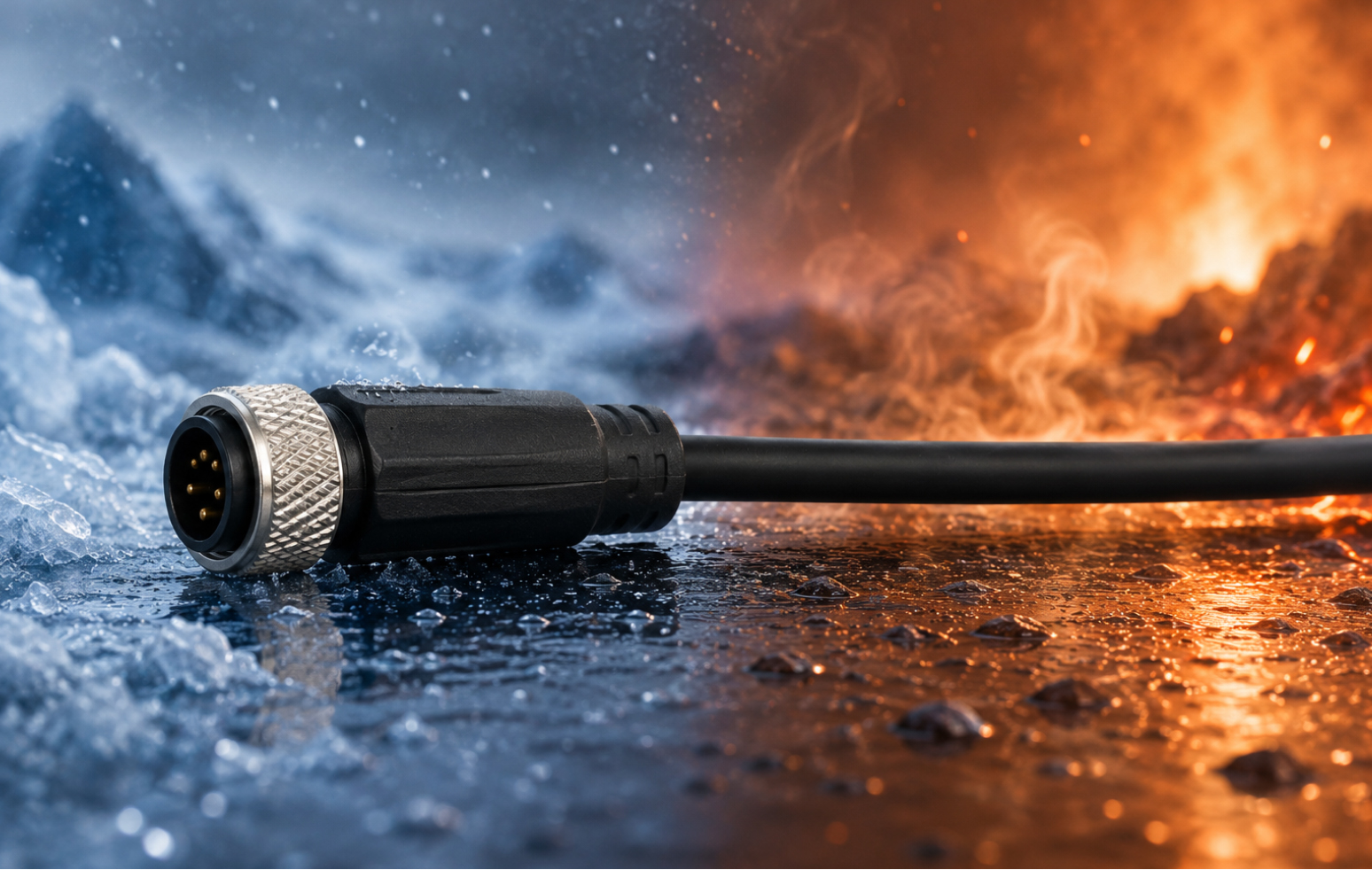

宽温域材料
技术实现：外壳采用PA66+30%玻纤增强材料，线缆外被可选PVC/PUR/TPE/耐油特种材料。触点镀金层防腐，密封件耐老化配方设计
量化收益：工作温度-40℃~+125℃；耐油等级≥UL94V0；可选耐化学腐蚀外被，适配汽车引擎舱、户外机器人、食品加工冲洗等极端环境

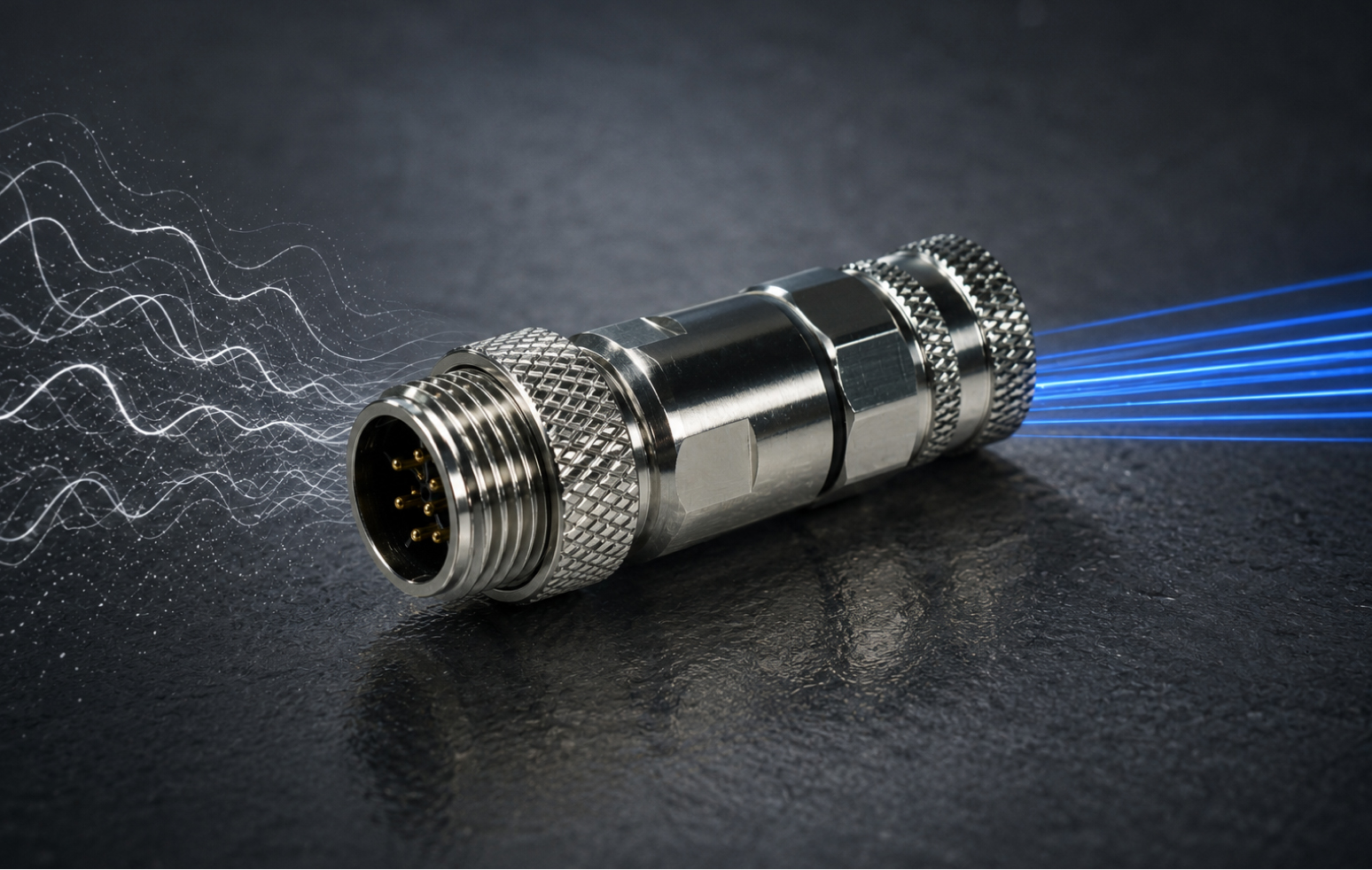

360°电磁屏蔽
技术实现：采用精密编织屏蔽（覆盖率≥85%）+铝箔麦拉线包双层屏蔽结构，屏蔽层与金属外壳360°可靠接地，形成完整法拉第笼。X编码内部十字隔离屏蔽结构进一步降低线对间串扰
量化收益：屏蔽效能>90dB@3GHz；X编码10Gbps传输下近端串扰（NEXT）优于IEEE 802.3标准限值6dB；D编码100Mbps PROFINET网络连续传输72小时零丢包

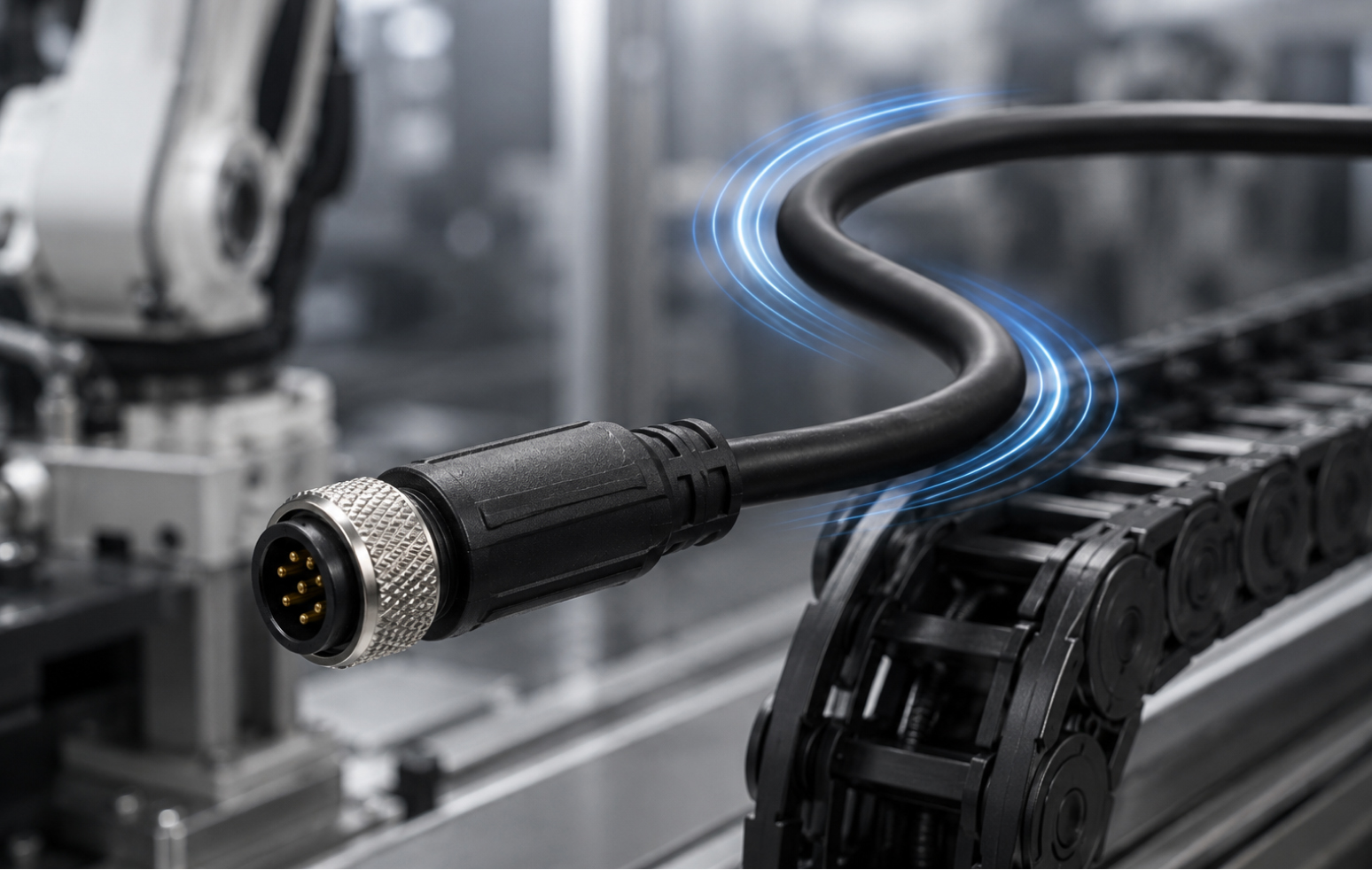

高柔性线缆
技术实现：PUR（聚氨酯）高柔性拖链电缆，特种合金绞合导体，优化节距与弯曲半径设计。线缆外径4-8mm，最小弯曲半径≤5倍电缆外径
量化收益：动态弯折寿命≥1000万次（弯曲半径≥7.5D）；扭转寿命≥300万次；-40℃~+125℃全温域保持柔韧性

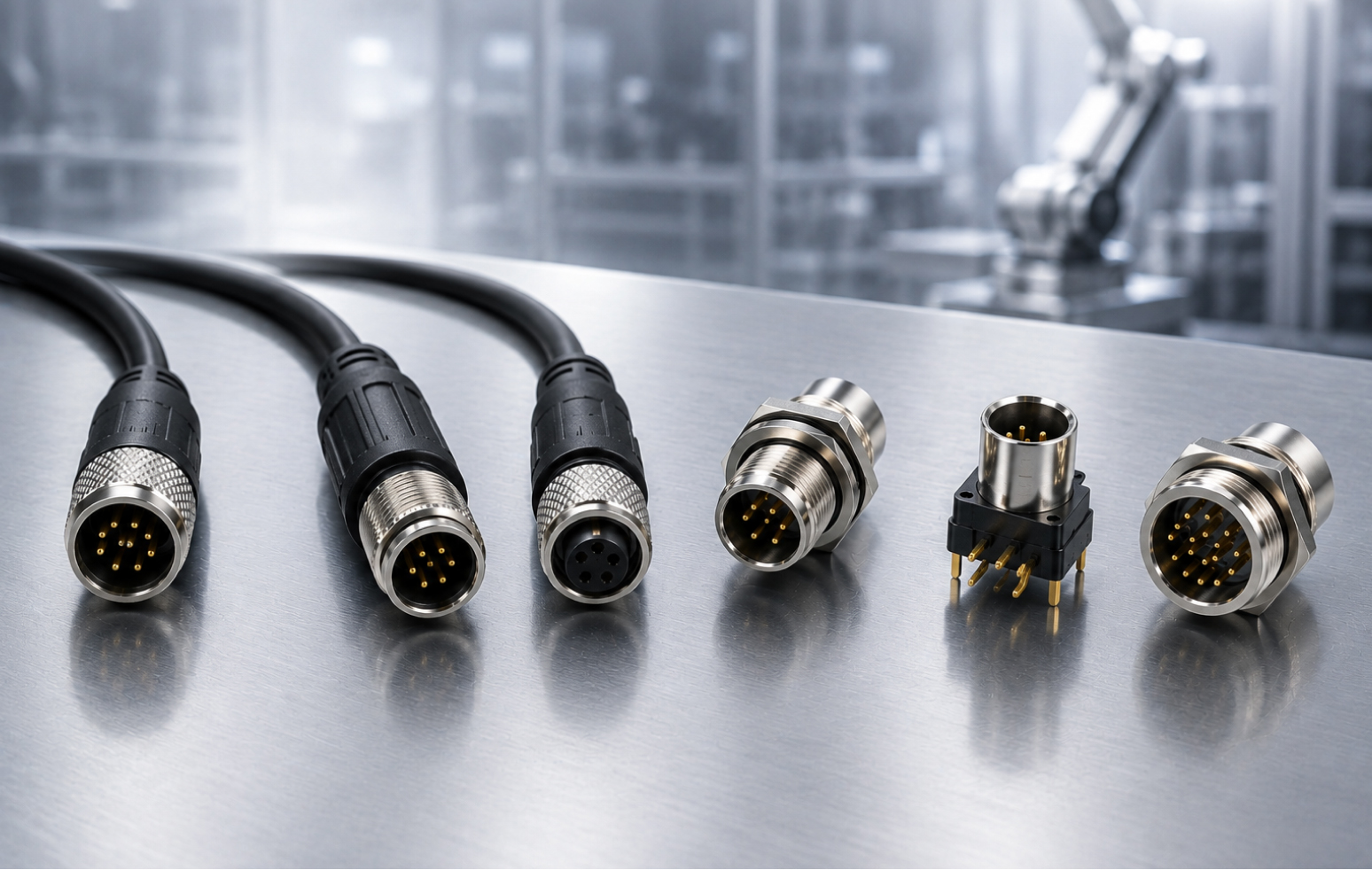

全系编码覆盖
- A编码（3/4/5/8/12芯）：传感器、执行器、IO-Link、直流电源
- B编码（5芯）：PROFIBUS、Interbus现场总线
- D编码（4芯）：100Mbps：PROFINET、EtherCAT、EtherNet/IP
- X编码（8芯）：1Gbps/10Gbps以太网（机器视觉、边缘计算）
- L编码（4/6芯）：大电流电源传输（16A/63V，适配800V平台）
- S/T编码（4芯）：交直流电源（最高630V）
制造工艺
工业级可靠，源于毫米级精准与全流程管控
- 01
线材裁切
Wire Cutting自动裁线机，长度误差±0.5mm
- 02
剥线预处理
Stripping外皮剥离、编织层整理、内绝缘剥离，铜丝无断裂
- 03
端子压接/焊接
Crimping/Soldering压接公差 ±0.02mm
| Sn-Ag-Cu 无铅焊
320-350°C - 04
PIN针装配
Pin Assembly按编码图插入对应针位，定位夹具保持同心度
- 05
绝缘体定位
Insulator Positioning绝缘体卡入外壳定位槽，插入深度到位
- 06
外壳装配
Housing Assembly外壳套入，锁紧螺母检查螺纹顺畅
- 07
屏蔽处理
Shielding编织屏蔽+铝箔麦拉，屏蔽层与外壳可靠接地
- 08
注塑密封
Injection MoldingPA66+30%玻纤；注塑 180-220°C，密封件精嵌
- 09
电气检测
Electrical Testing导通测试、绝缘电阻≥100MΩ、耐压 AC500V/1分钟
- 10
防水与终检
Waterproof & Final QCIP等级测试、外观全检、批次追溯码赋码
解决真实世界的连接问题
真实项目展示不同工况下的产品配置与连接解决方案
CASE 01

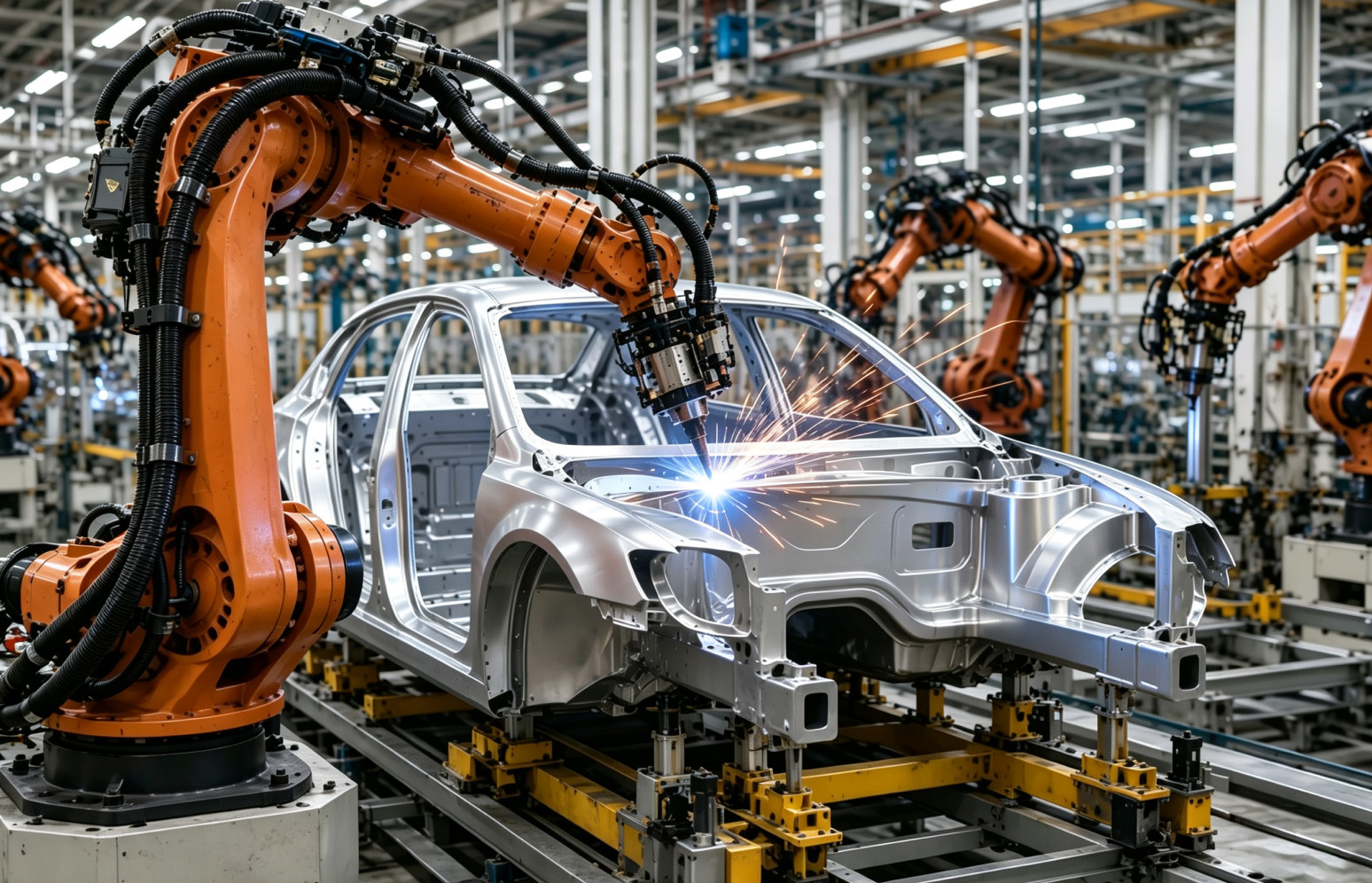

汽车焊装产线机器人连接方案
痛点焊装产线机器人关节处空间狭小，传统线缆在持续扭转和焊接飞溅环境下频繁断裂；伺服电机产生的强电磁干扰导致编码器信号丢包，影响定位精度
- 方案
- M12-D编码弯头连接器+PUR高柔屏蔽拖链电缆+金属外壳IP68防护
- 技术对应
- 螺纹锁定防振动(特性1)+360°电磁屏蔽抗干扰(特性3)+PUR高柔线缆耐弯折
- 价值
- 线缆更换周期从3个月延长至18个月，编码器信号丢包率从0.8%降至0.01%以下，产线非计划停机时间减少75%
CASE 02

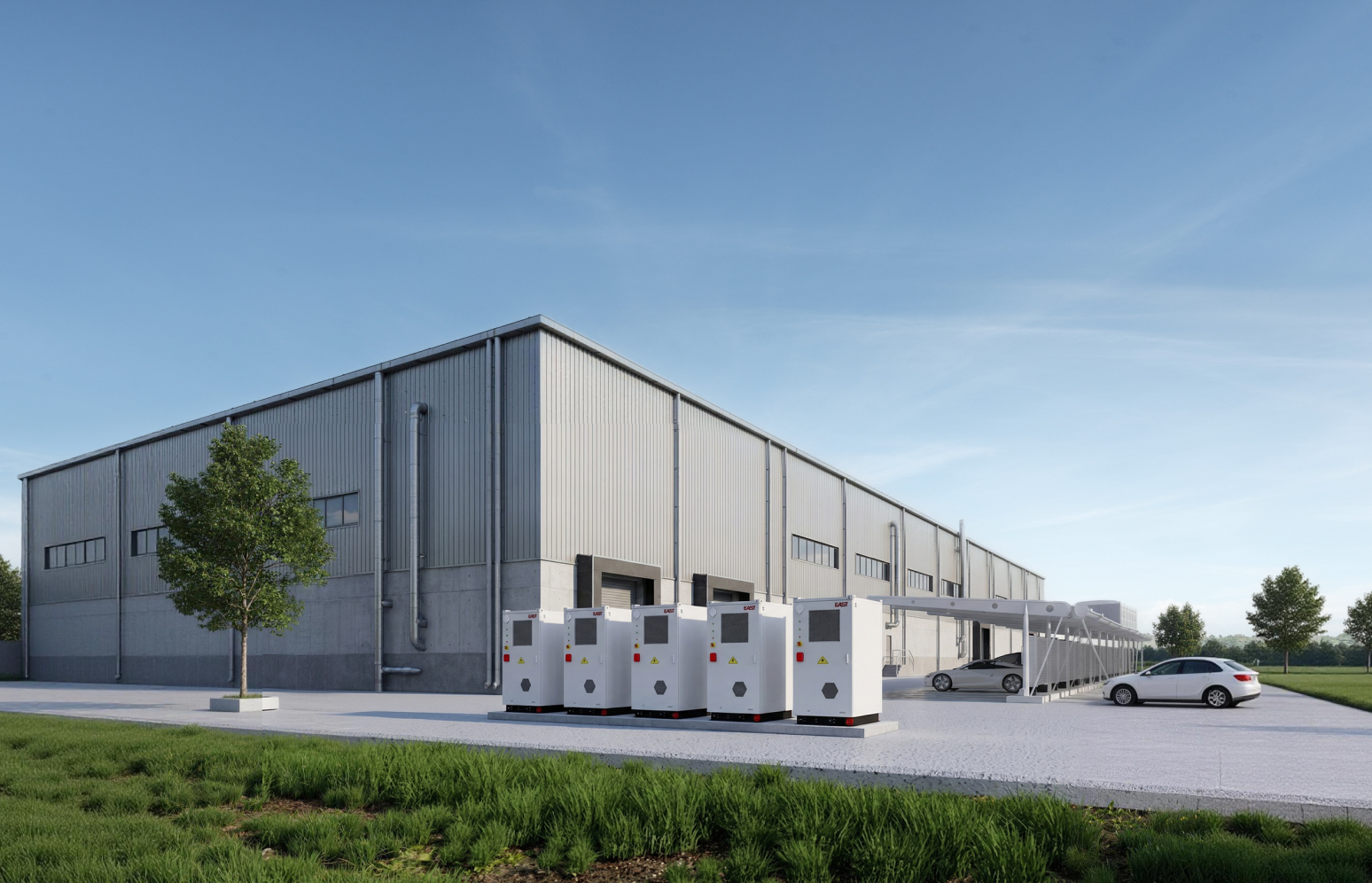

储能电站BMS系统连接方案
痛点户外储能集装箱内部高湿、盐雾环境导致连接器触点氧化腐蚀；BMS系统需同时传输大电流电源与电池数据信号，传统方案线束繁多、布线混乱
- 方案
- M12-L编码大电流线束（16A/63V）+ M12-A编码信号线束 + IP68金属外壳 + 耐腐蚀密封件
- 技术对应
- 多级密封防护抗腐蚀（特性4）+ 全编码防呆安全连接（特性2）+ 宽温域材料适应户外环境（特性6）
- 价值
- BMS系统连接故障率从12%降至0.8%以下，线束数量减少40%，集装箱内部布线空间节省35%，系统在-30℃~+65℃户外环境中稳定运行
CASE 03

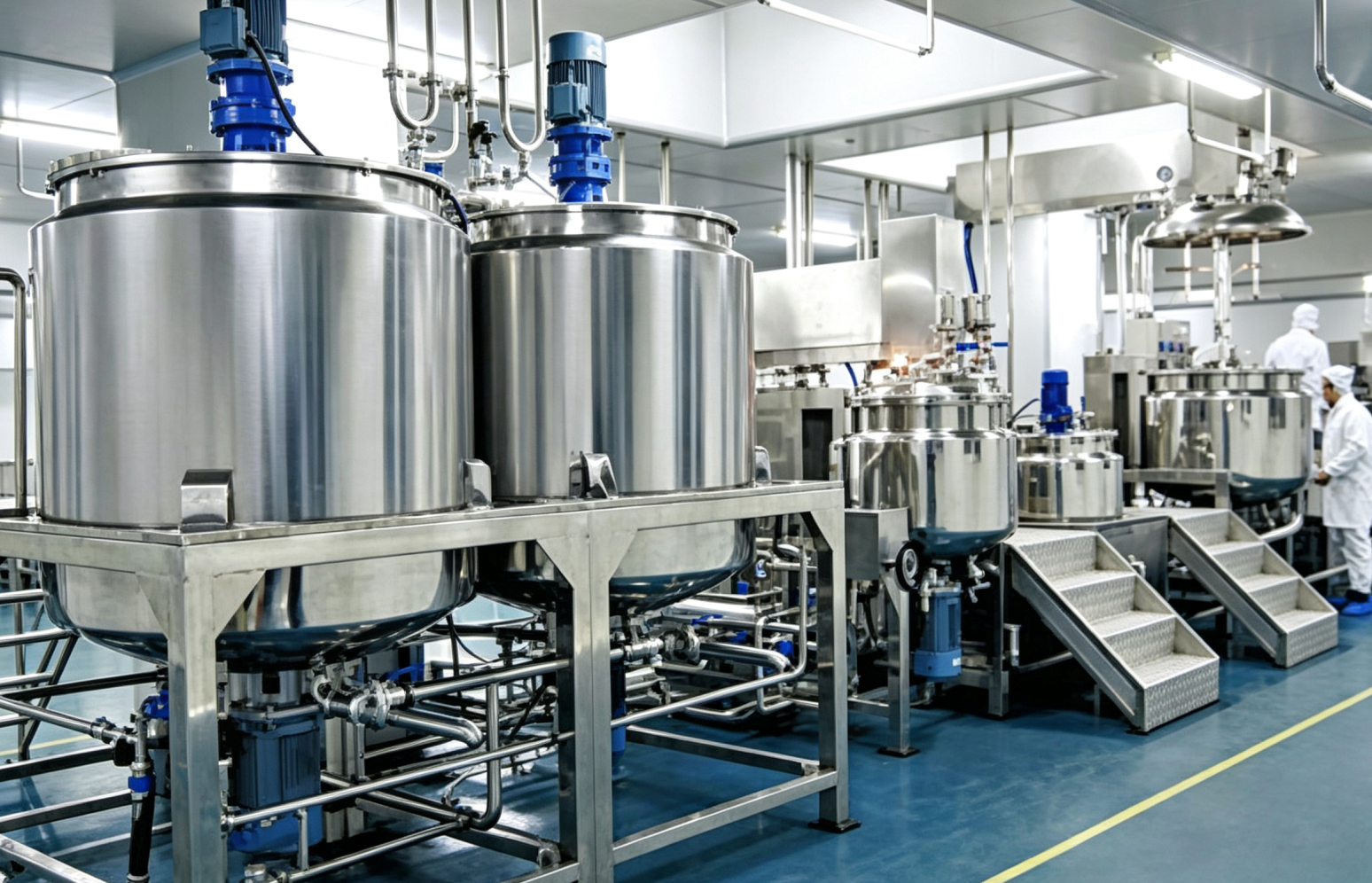

食品加工产线冲洗环境连接方案
痛点食品加工产线每日多次高温高压冲洗（80℃/80bar），普通IP67连接器密封失效进水；清洗剂腐蚀外壳，导致触点氧化短路
- 方案
- M12-A编码IP69K线束 + 316L不锈钢外壳 + 耐化学腐蚀密封件
- 技术对应
- IP69K多级密封防护（特性4）+ 宽温域耐腐蚀材料（特性6）+ 螺纹锁定防冲洗松动（特性1）
- 价值
- 连续冲洗6个月后防护性能无衰减，设备维护周期从每周1次延长至每季度1次，符合FDA卫生标准，产线综合维护成本降低60%
工业连接制造能力
研发、制造、测试、定制与交付能力支撑项目快速落地
01
制造实力
- CNC精密加工中心：M12螺纹外壳加工精度±0.01mm
- 无尘注塑车间：万级洁净度，确保注塑密封无杂质
- 自动化装配线：端子压接、焊接、注塑全自动化，产能月产100K+
- 全检出厂流程：每根线束100%经过导通、绝缘、防水、屏蔽测试
02
技术方案服务能力
- 选型指导：根据应用场景（传感器/以太网/电源/混合）推荐最优编码与芯数
- 仿真支持：提供SI/PI信号完整性仿真
- 定制开发：支持特殊长度、线材、编码、防护等级定制
- 快速响应：24小时内提供技术方案与报价
03
定制化能力
- 编码定制：A/B/D/X/L/K/S/T全编码覆盖
- 线材定制：PVC/PUR/TPE/屏蔽/双绞/耐油/耐化学腐蚀
- 结构定制：直头/弯头/面板安装/Y型分线/混合型
04

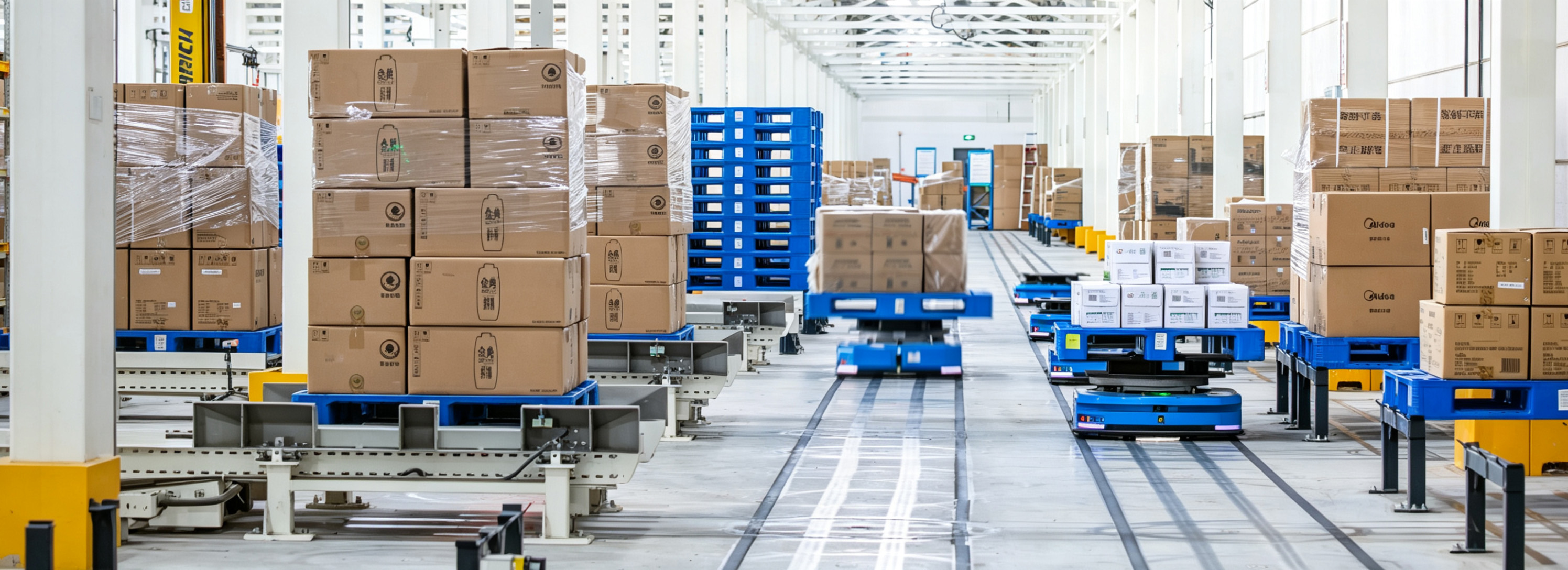

产能与交付
- 年产能：连接器线束年产量超5000万套
- 交付周期：标准品48小时发货，定制品7-15个工作日
- 批次追溯：每批次提供生产记录、测试报告、材料证明
