严苛工况可靠连接

DP系列防水连接器覆盖2–26芯及多种安装方式，为工业设备提供稳定的电源与信号连接方案

IP68 防水防尘

2-26芯多规格覆盖

V-0 阻燃外壳

-40℃~+85℃ 宽温运行

免费试样申请下载选型手册在线咨询

工业连接四大挑战

从水汽侵入、持续振动到高温老化与布线空间限制，连接环节往往成为设备长期运行中的薄弱点

防水失效导致设备故障

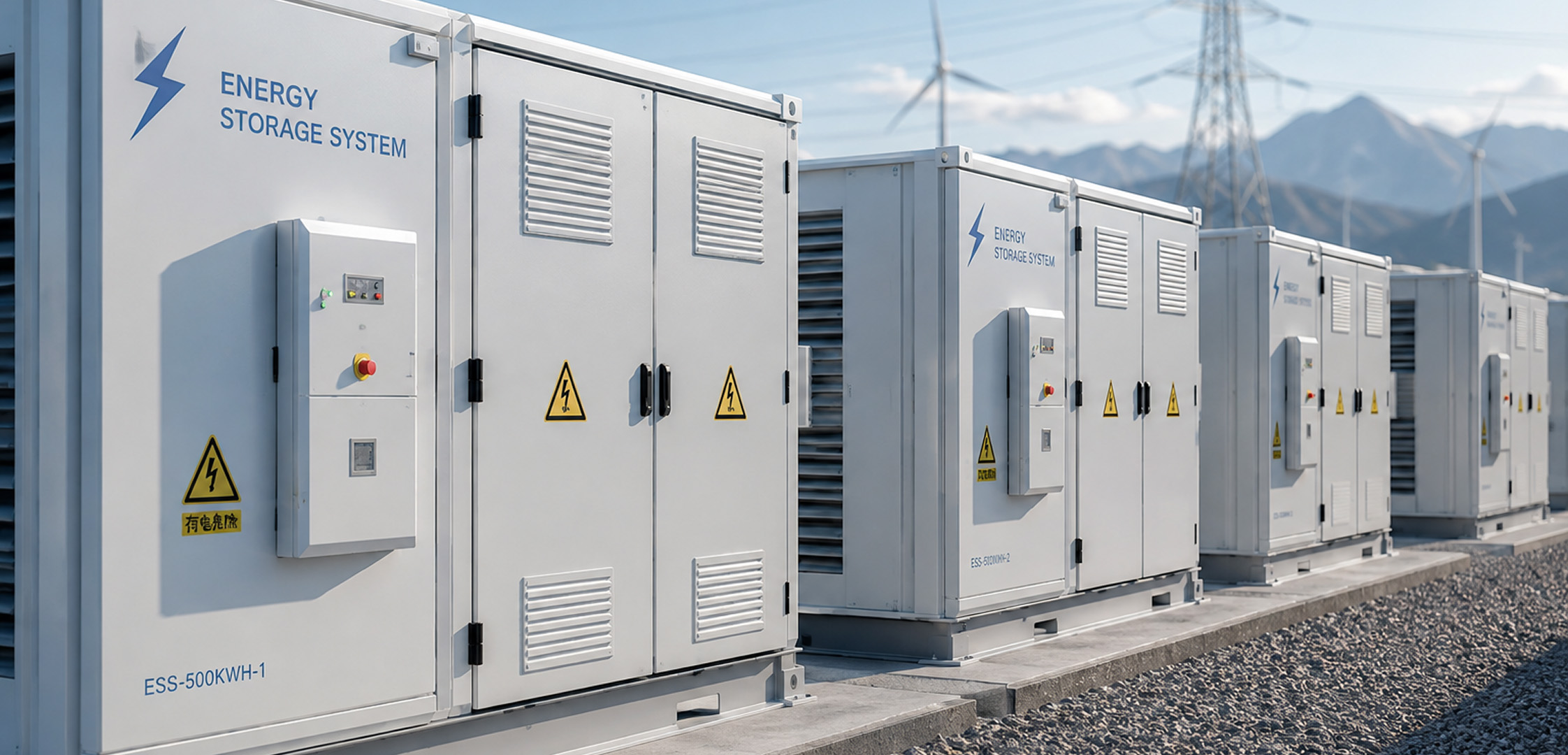

雨淋、水浸工况下，户外储能柜、水下机器人连接器密封老化/结构不足，水汽侵入引发短路、信号中断，带来停机与安全风险

振动环境连接松动

工业产线、轨道交通、电动割草机面临持续振动冲击，普通卡扣连接器易发生松脱，引发信号瞬断、供电中断

高温环境材料老化

储能 BMS、工业传感器高温长期工作，普通塑料连接器易发生变形脆裂、阻燃失效，产生安全风险

芯数不足限制设计

多通道传感器、大容量储能需多路电源信号传输，普通连接器芯数不足，多件复用增大布线空间与物料成本

四重核心技术保障

围绕密封、锁紧、材料与多芯配置四个关键环节，构建适用于复杂工业环境的连接方案

2~26芯全覆盖

覆盖DP11至DP29等系列合计十余款芯数规格，支持电源信号混合传输

螺纹锁紧结构

精密螺纹旋合锁紧，振动环境下不松脱，500+次插拔耐久测试

V-0阻燃外壳

PC/PA66热塑性外壳，PPS绝缘体耐高温260℃，阻燃V-0级

IP68双重防水

内外双重防水密封圈+尾部锁紧爪，连接状态下全密封，IP68防护等级

八项关键性能优势

从防护、材料到电气与安装方式，以多维性能支撑设备在不同工况下稳定运行

IP68持续防水

连接状态下实现内外双重密封防水

螺纹精密锁紧

螺旋旋合锁紧装置，抗振防松

V-0阻燃外壳

PC/PA66热塑性塑料，高温不燃

PPS耐高温绝缘

绝缘体材料耐温260℃，高温不变形

铜针镀金接触

具备极佳的抗氧化性能

宽温域运行

支持-40℃-85℃宽温域环境可靠运行

高绝缘电阻

数据性能: 2000MOmega

焊接/螺丝双接线

双接线方式可选，多场景应用

核心结构技术解析

从密封界面到锁紧结构，逐层拆解DP系列在防护、抗振、耐温与接线方面的设计逻辑

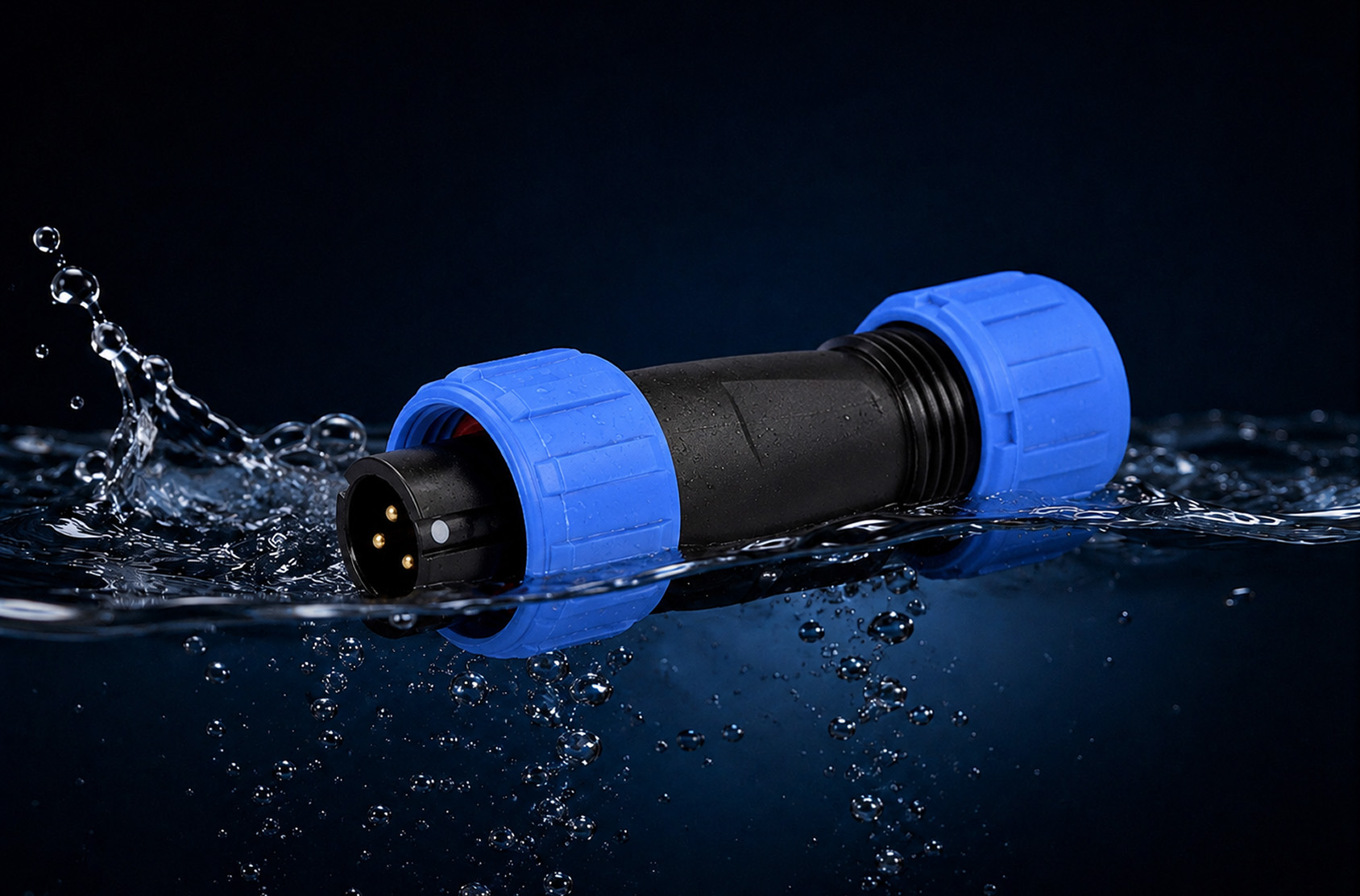

防水结构 : 连接之后，依然保持密封

DP系列连接器插头与插座旋合后，内外双重防水密封圈形成密封腔体。外密封圈位于壳体外部螺纹根部，内密封圈位于插头内部接触件外围，尾部锁紧爪配合锁紧螺帽对电缆外径径向压紧。三重密封结构确保连接后IP68防护等级，1米水深持续浸泡30分钟以上不渗漏

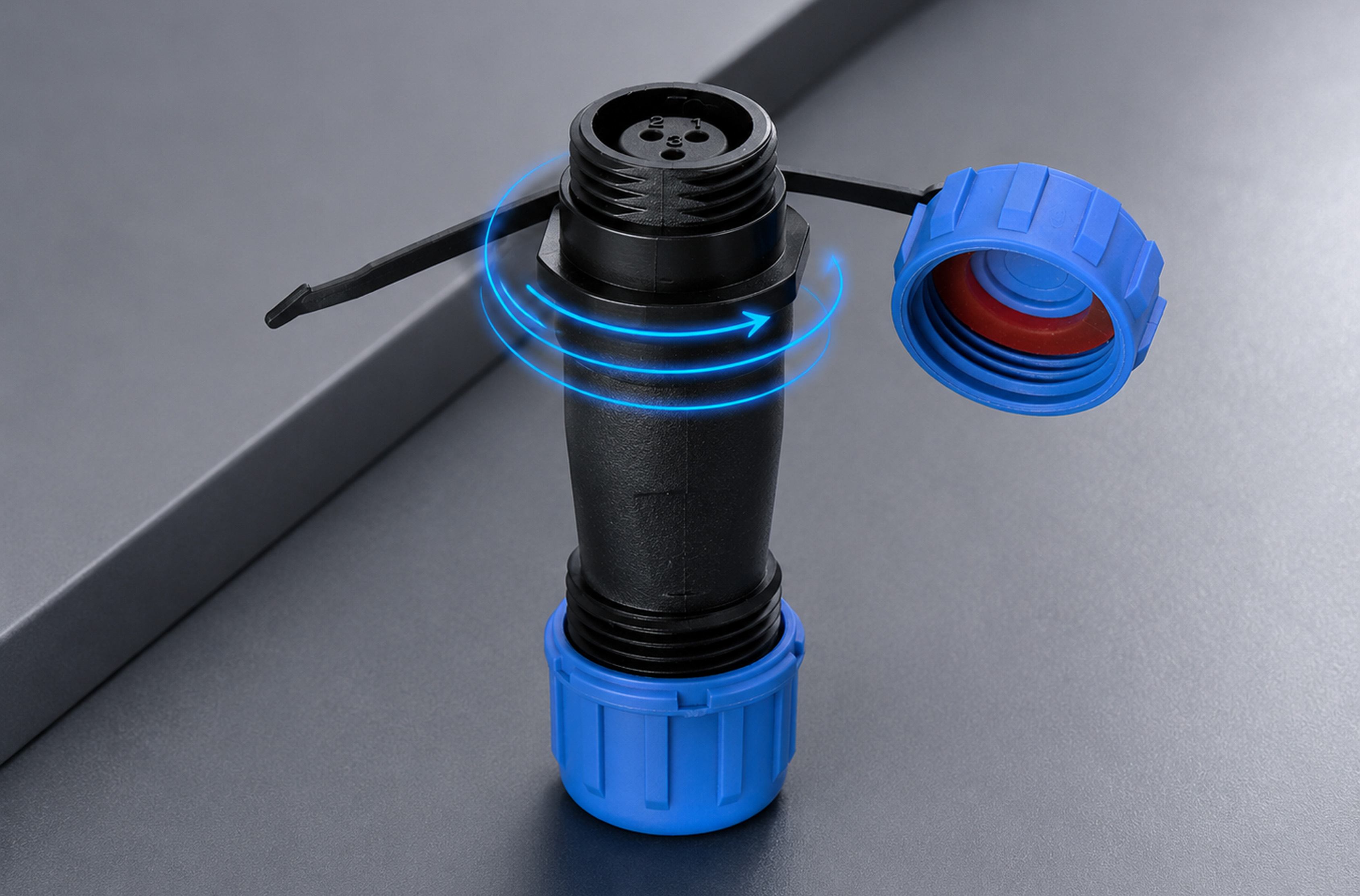

螺纹锁紧 : 旋得紧，更要锁得稳

插头与插座间采用精密加工螺纹旋合结构，旋合圈数经力学计算确保最大拉力下不松脱。螺纹材质PC/PA66表面光洁度高，旋合顺滑无卡顿。500次插拔耐久测试后螺纹结构完整，锁紧力不衰减，防护性能不下降

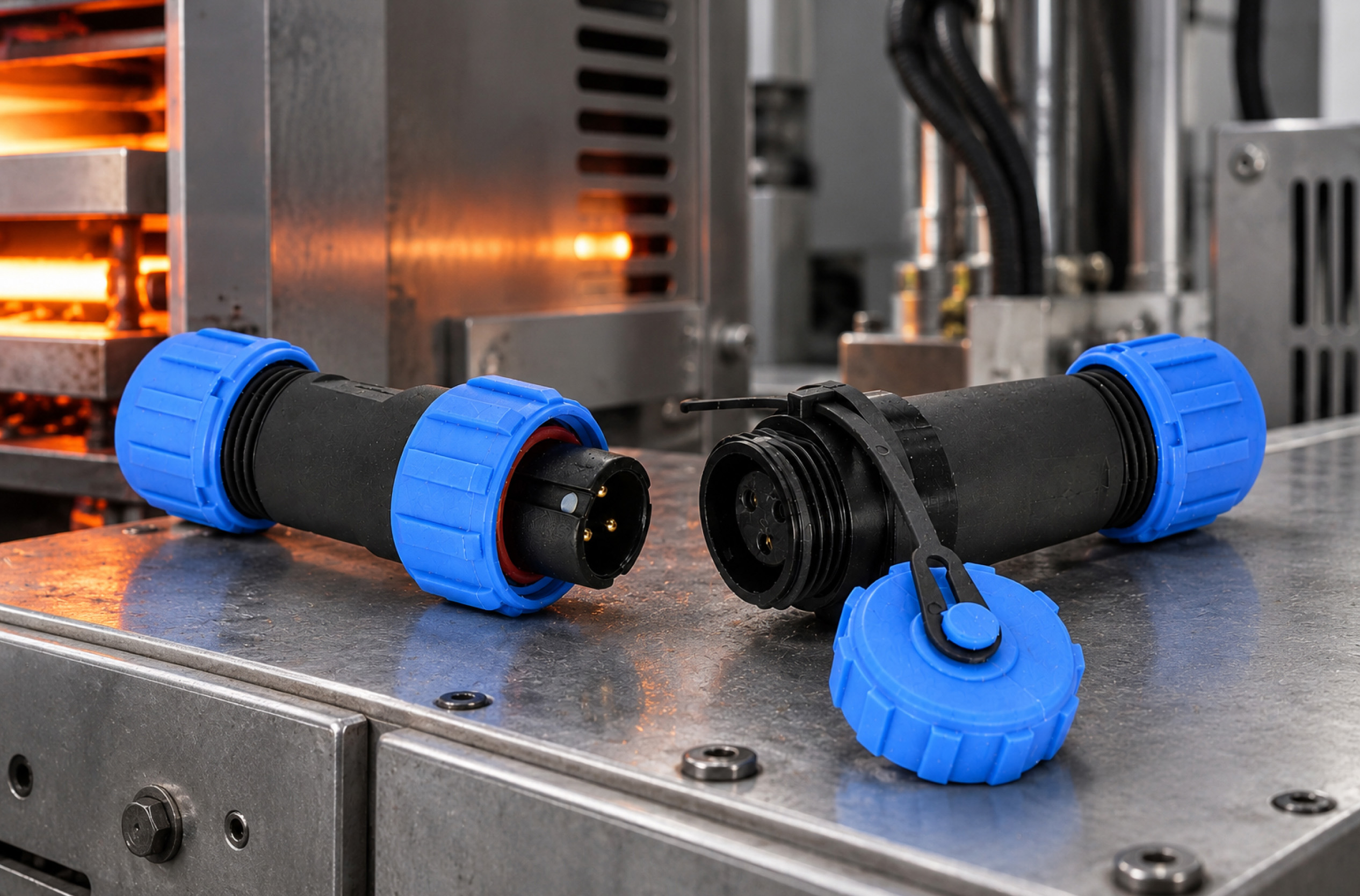

阻燃与耐温 : 外壳及绝缘体，耐温专项设计

外壳PC/PA66材料通过UL94 V-0阻燃认证，接触明火后10秒内自熄，无燃烧滴落物。绝缘体PPS材料热变形温度260℃，远超工作温度上限85℃。接触件铜合金表面镀金，全温域内接触电阻稳定，抗氧化腐蚀

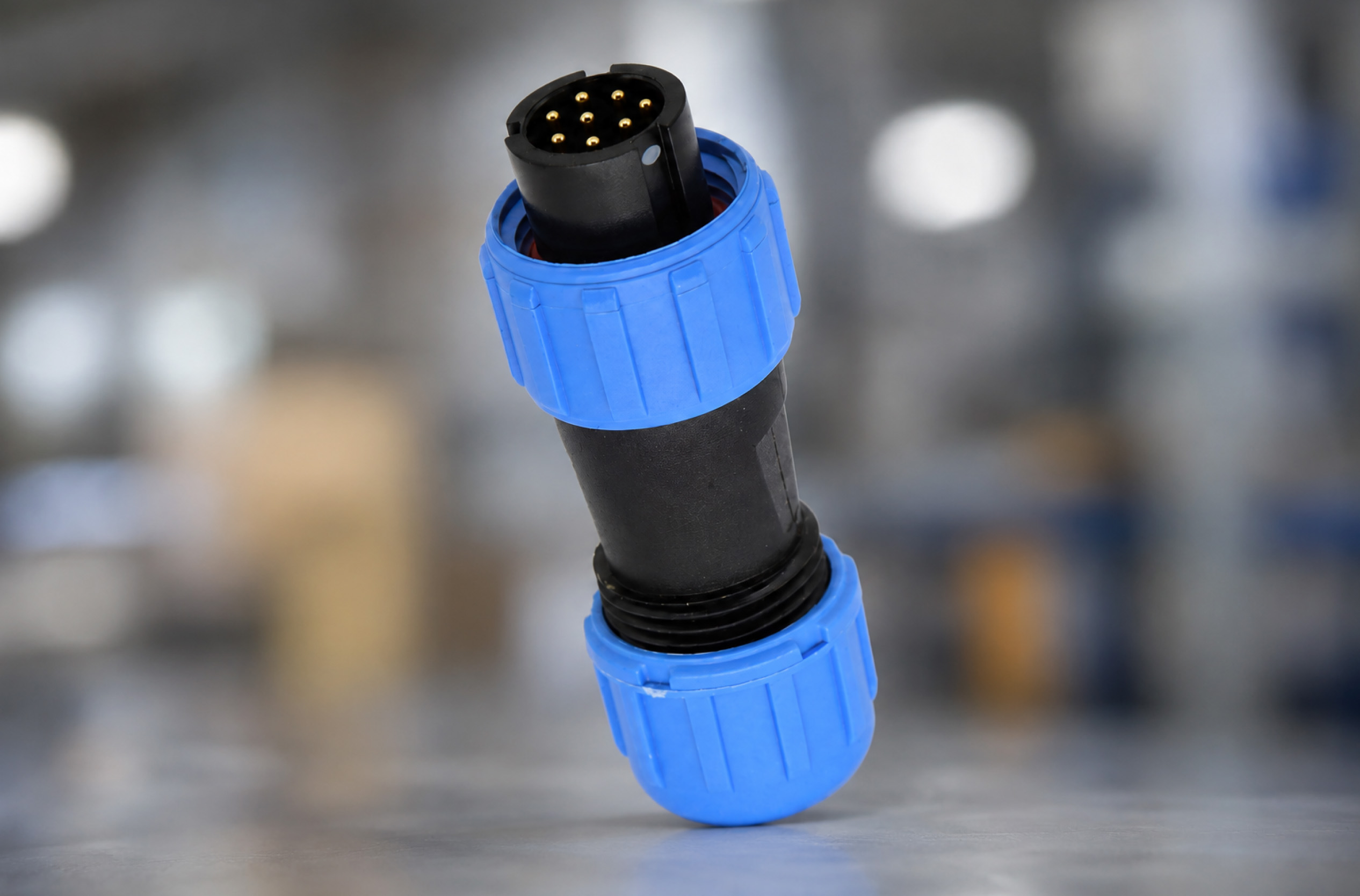

多芯方案 : 更少接口，承载更多连接需求

五个外壳尺寸规格实现2芯到26芯完整覆盖。DP21的5B和5C规格对应不同电源/信号混合配置，DP29的10B规格对应大芯数混合传输。接触件可为插针（P）或插孔（S），编码规则统一，设计师可快速选型

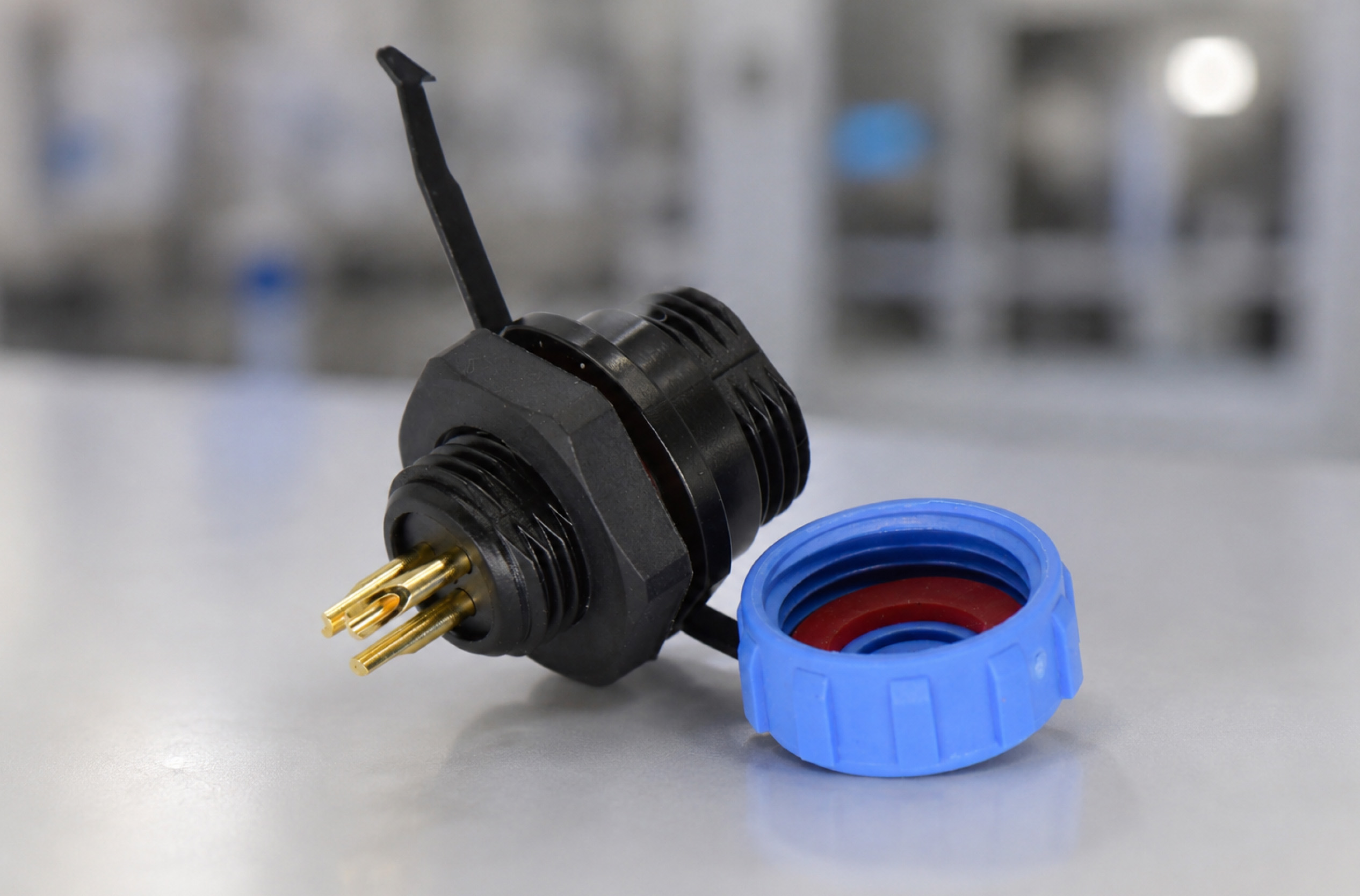

接线方式 : 兼顾工厂生产与现场维护方案

焊接方式通过焊锡永久连接，连接强度高、接触电阻极低，适合工厂批量生产。螺丝压接方式通过螺丝紧固，无需焊接工具，适合现场安装维护。两种方式接触件规格一致，同一插座兼容不同接线方式的插头

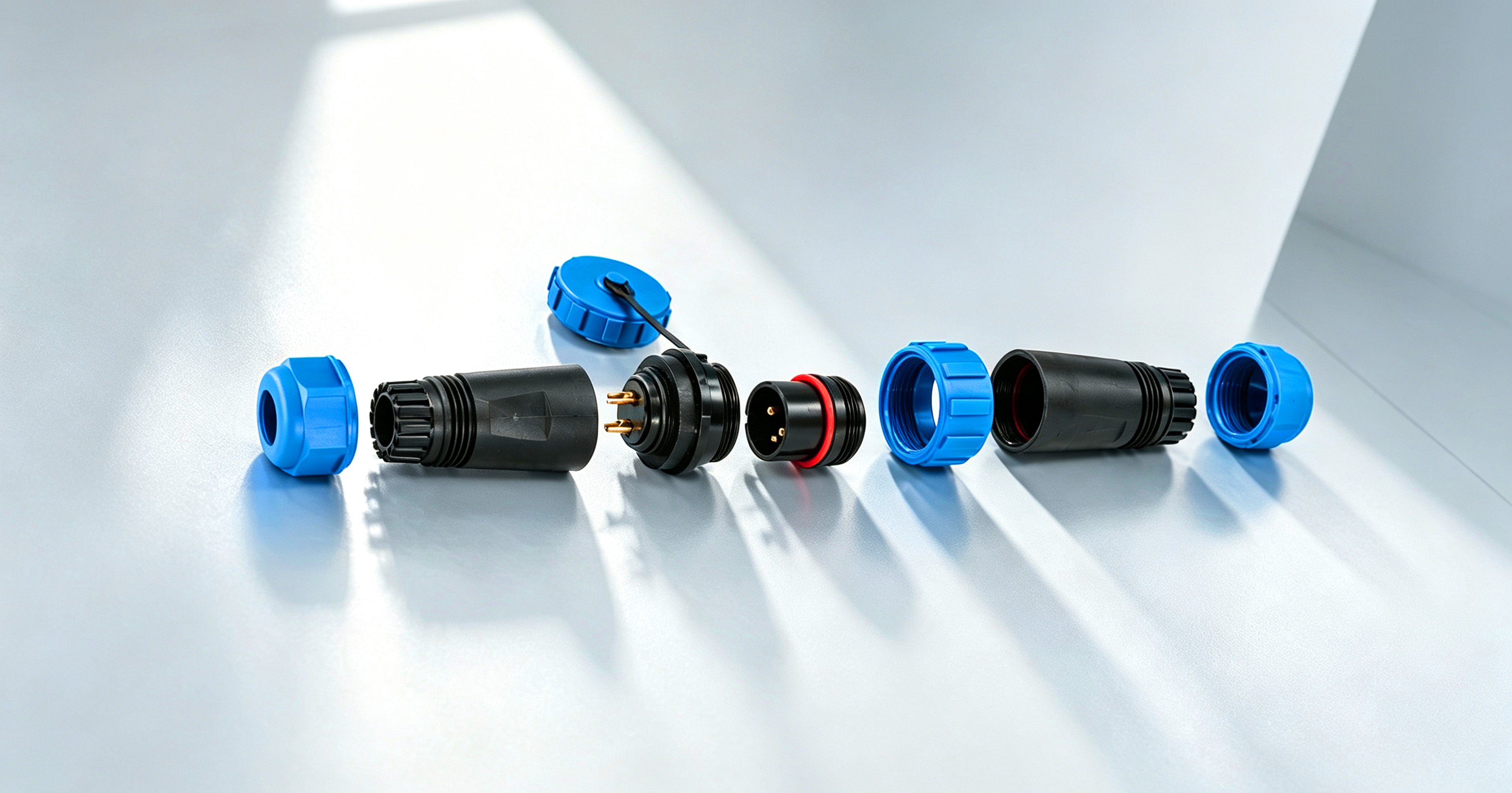

从紧凑连接到高密度传输

DP11至DP29五种外壳规格，覆盖不同电缆直径、芯数及安装需求，帮助工程师快速完成选型

插拔次数 500+

检验标准 ROHS、CE

工作温度 -40℃~+85℃

规格参数

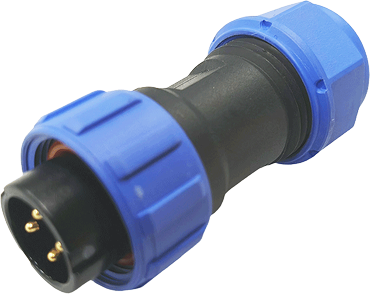

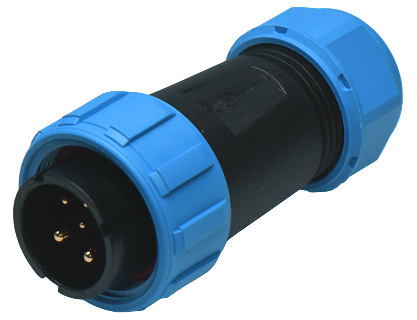

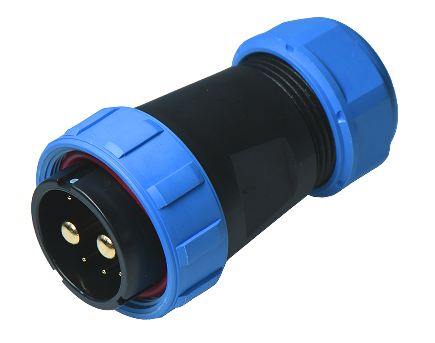

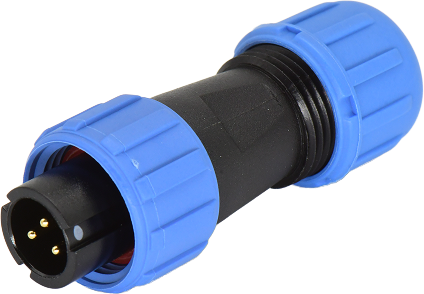

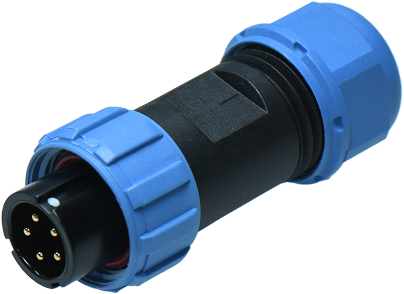

名称	DP11	DP13	DP17	DP21	DP29
系列芯数	2~5芯	2~7/9芯	2~5/7/9/10/2B~4B芯	2~9/12/15/5B/6B/5C芯	2~4/7~10/8B/10B/12/16/17/20/24/26/35芯
IP防护等级	IP68
接线方式	焊式、螺钉压接
锁紧方式	螺纹锁紧
电缆直径	4 - 6.5mm	4 - 6.5mm 5 - 8mm(定制款)	7 - 10mm	7 - 12mm 4.5 - 7mm(定制款)	13 - 16mm

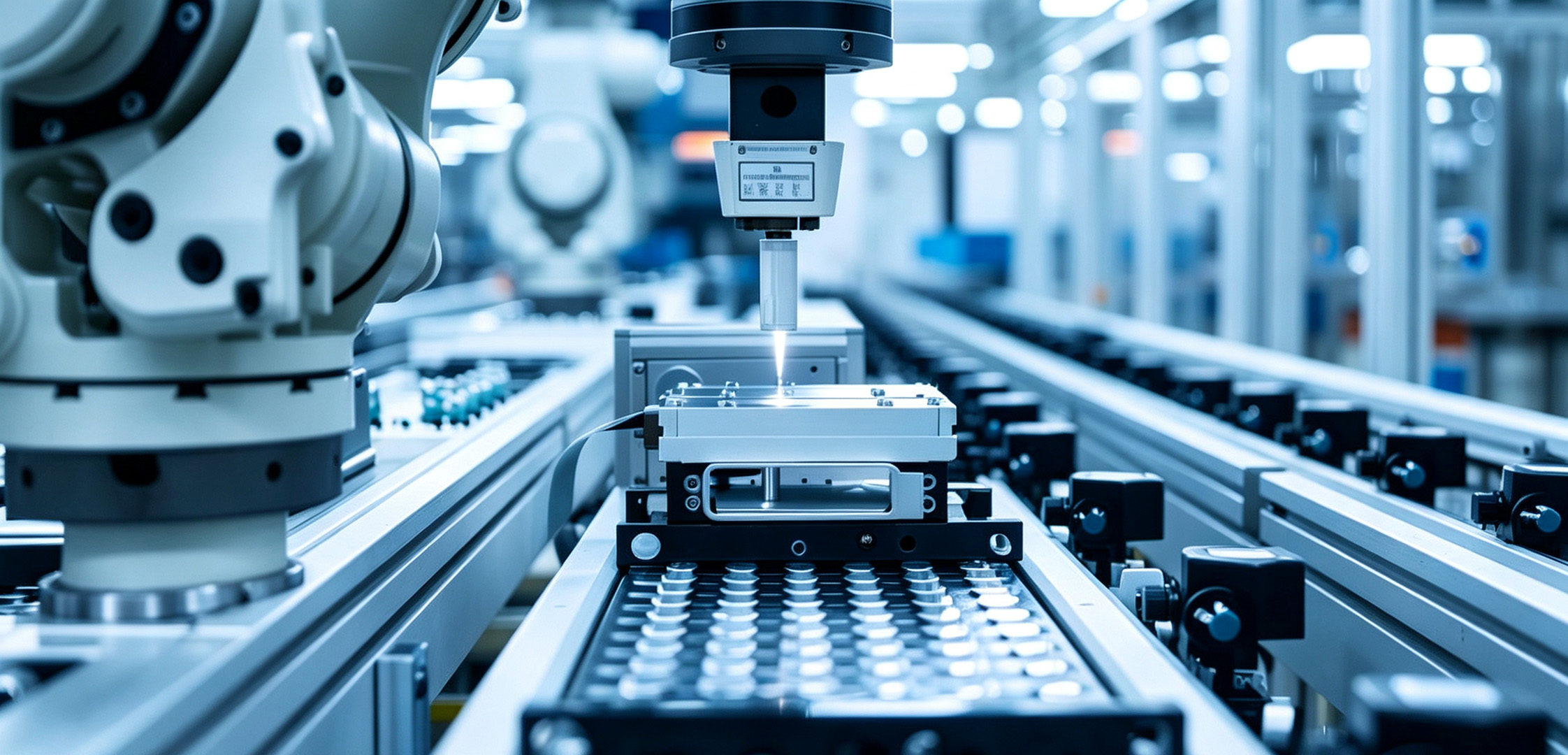

适用场景	适用于自动化设备、数控机床、工业机器人、通信设备、航海设备、灯光控制系统、音响设备、电动汽车充电等领域
