折叠屏手机与传统直板手机的结构差异，集中体现在铰链区域。屏幕两侧主板需要通过铰链实现电气连接，而铰链在长期开合过程中会持续产生往复振动与位置变化。普通直板手机中的板对板连接器多为静态插合，主要承受装配后的固定连接；折叠屏铰链周边的连接器，则需要在紧凑空间内同时面对高频振动、微小位移和高密度信号传输。

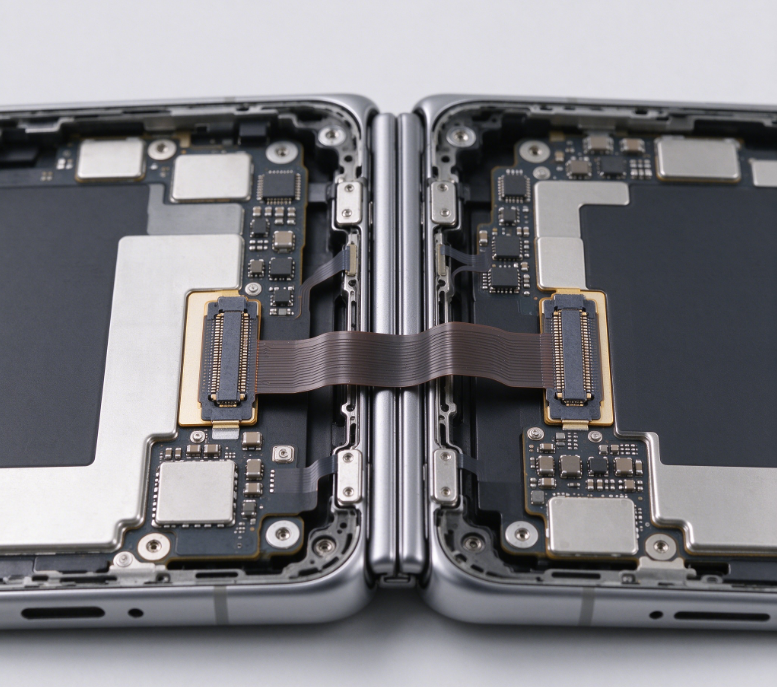

从互连结构看，折叠屏铰链区域的信号传输主体仍是柔性 FPC。连续 FPC 直接穿过铰链区域，承担屏幕两侧之间的动态弯折；板对板连接器通常布置在铰链两侧主板边缘，负责将 FPC 与主板形成稳定的静态连接。这种结构分工的核心价值，是让 FPC 承受动态弯折，而 BTB 连接器保持相对静态，从而降低长期开合带来的连接失效风险。
对于铰链周边的 BTB 连接器，工程评估重点并不在于弯折寿命，而在于长期振动下的连接稳定性。铰链每一次开合都会传递低频振动，若连接器保持能力不足，可能出现端子微退 Pin、接触电阻波动甚至瞬断。因此，折叠屏场景对 BTB 连接器的要求集中在三点：一是超薄高度，以适应铰链区域有限的 Z 向空间；二是可靠锁扣，以抵抗持续开合振动；三是细间距高密度，以承载显示、触控、摄像头等信号链路。
B0401/B0402：面向铰链周边静态接驳的超薄方案
胜蓝 B0401 与 B0402 系列，主要面向折叠屏铰链周边 BTB 与短 FPC 组合接驳场景。其中，B0401 公座高度 0.83mm、母座高度 0.95mm，配对合高约 1.78mm，适合铰链两侧主板边缘的板间连接。B0402 进一步压缩堆叠高度，公座 0.65mm、母座 0.80mm，配对合高约 1.45mm，适合对 Z 向空间更敏感的折叠屏模组结构。
0.40mm 细间距的优势，在于能够在有限板边长度内布置更多信号引脚，支持显示排线、触控、摄像头 MIPI 等多组信号同时传输。但细间距并不意味着选型只看高度和位数，更关键的是连接器在振动环境中的接触稳定性。
B0401 与 B0402 均采用锁扣式防脱结构。与普通静态 BTB 不同，折叠屏铰链区域的连接器并非频繁插拔，而是长期处于开合振动环境中。锁扣结构通过端子与母座之间的机械卡位，增加配对后的保持力，减少振动引发的微退 Pin 风险。对于连接器本身而言，更重要的是在小型化端子结构下维持稳定接触正压力，并在热冲击、振动和跌落过程中保持接触电阻稳定。防脱结构的实际表现，建议结合端子保持力测试报告、振动测试数据和整机跌落结果综合评估。
从行业产品状态看，头部国际厂商在 0.4mm 间距 BTB 领域已将堆叠高度压缩至 0.6mm 级别，当前在售主流产品多在 0.8–1.0mm 范围。在国产 0.4mm BTB 方案中，B0402 的堆叠高度约 1.45mm，属于超薄档位，适合折叠屏铰链周边对高度敏感的静态接驳应用。
铰链区域 PCB 设计与可靠性验证要点
折叠屏铰链周边的 PCB 设计，不能完全照搬普通直板手机主板的 BTB 布局思路。由于连接器靠近板边，且铰链区域存在持续振动，焊盘强度、锚固设计和信号完整性需要单独评估。
首先是焊盘与阻焊设计。0.4mm 间距连接器的焊盘中心距为 0.4mm，相邻焊盘间隙较小，阻焊桥宽度建议保持在 0.075mm 以上，具体需与 PCB 制造商确认制程能力。对于细间距器件，建议优先采用 NSMD 焊盘，以增加焊盘铜皮支撑面积，降低振动工况下焊盘剥离风险。钢网开窗需要精确控制锡膏量，避免因锡膏过多造成桥连，或因锡膏不足影响端子焊接强度。
其次是板边锚固能力。铰链周边连接器通常靠近主板边缘，板边铣削精度、焊盘铜厚和走线处理会直接影响抗振动能力。建议在连接器焊盘周围增加接地焊盘或金属化孔，强化机械锚固，减少长期振动引起的焊盘开裂或连接器偏移。
第三是 FPC 与 BTB 的过渡区设计。短 FPC 从 BTB 连接器扇出后进入铰链弯折区，过渡区域应避免走线急剧变化，建议采用渐变圆角扇出，降低应力集中。动态弯折 FPC 的选材不能只追求轻薄，而应结合弯折半径、层数和寿命要求综合评估。常用动态弯折 FPC 可采用 12.5μm 或 25μm PI 基材，铜厚以 1/3oz 或 1/2oz 为宜，具体方案需由结构、工艺和可靠性团队共同确认。
此外，铰链区域往往存在高速信号与天线净空区重叠问题。MIPI、DisplayPort 等高速信号在经过 BTB 连接器时，容易受到相邻走线或金属结构影响。建议在连接器周围布置接地过孔阵列，优化回流路径；若信号速率较高或整机辐射风险明显，可考虑带屏蔽壳的连接器方案，降低串扰与辐射干扰。
可靠性验证方面，折叠屏铰链互连方案需要围绕三类工况展开。第一是 FPC 弯折耐久测试，FPC 弯折段应在匹配整机弯曲半径的条件下，满足长期往复弯折要求。第二是跌落测试，折叠屏跌落时铰链区域应力集中，连接器需保证跌落后不出现明显退 Pin 或接触异常。第三是温湿循环测试，由于屏幕发热会传导至铰链区域，连接器在温度变化后仍需保持接触电阻稳定。
B0401/B0402 的防脱结构，正是针对这类持续振动和瞬断风险设计。通过端子锁扣与母座卡位形成二次保持力，连接器能够更好地抵抗铰链开合带来的低频振动，减少微退 Pin 风险。但最终是否适合特定折叠屏项目，仍需结合 PCB 焊盘设计、FPC 弯折能力和整机可靠性结果判定。
折叠屏铰链互连选型启示
折叠屏铰链互连的选型逻辑，建立在清晰的结构分工：BTB 负责静态锚定，FPC 负责动态弯折。这种分工下，连接器的核心价值在于稳定连接、抗振动和适配狭小空间。
对于折叠屏项目，建议优先评估以下三点：第一，连接器高度是否满足铰链区域堆叠限制；第二，锁扣结构是否能够抵抗长期开合振动；第三，PCB 焊盘和锚固设计是否具备足够的抗振动能力。只有三者同时成立，超薄 BTB 连接器才有机会真正落地。
国产连接器在 0.4mm 间距产品上已经具备稳定供应能力。胜蓝 B0402 公座 0.65mm，在超薄细分场景中具备竞争力，适合折叠屏铰链周边对高度敏感的静态接驳应用。
选型提示：折叠屏铰链周边静态接驳场景，可评估 B0401/B0402 系列。B0401 适合对高度有要求，但更重视结构稳定性和工程平衡的项目；B0402 适合 Z 向空间极紧张的超薄结构。最终性能判定，以振动、温循、跌落测试报告以及样品实测结果为准。
