工程师做板对板连接器安装方式选型时，最常踩的坑是 Z 向空间计算偏差，造成整机装配干涉。直插（立式 SMT）连接器占用板面正上方 Z 轴空间，母座直立后高度占用板间堆叠距离；侧插（卧式）连接器占用侧向空间，对接方向由向上改为侧向。当整机厚度受限、侧边需要对接模组、贴壳布置，或者与显示屏、电池并排布局时，侧插板对板连接器往往是更优方案。
判断选用侧插还是直插，需要评估三项约束：整机 Z 向净高是否可以容纳直插母座直立高度；侧向是否预留足够对接出线空间；回流焊后侧插器件在板边位置的抗剥离强度是否满足整机振动工况。前两项属于结构布局考量，最后一项属于工艺可靠性，三者共同完成选型取舍。直插适合 PCB 板间垂直堆叠；侧插适合板边侧向对接外部模组，选型方案判断失误，后期改板成本较高。
B0504：0.5mm 侧插方案

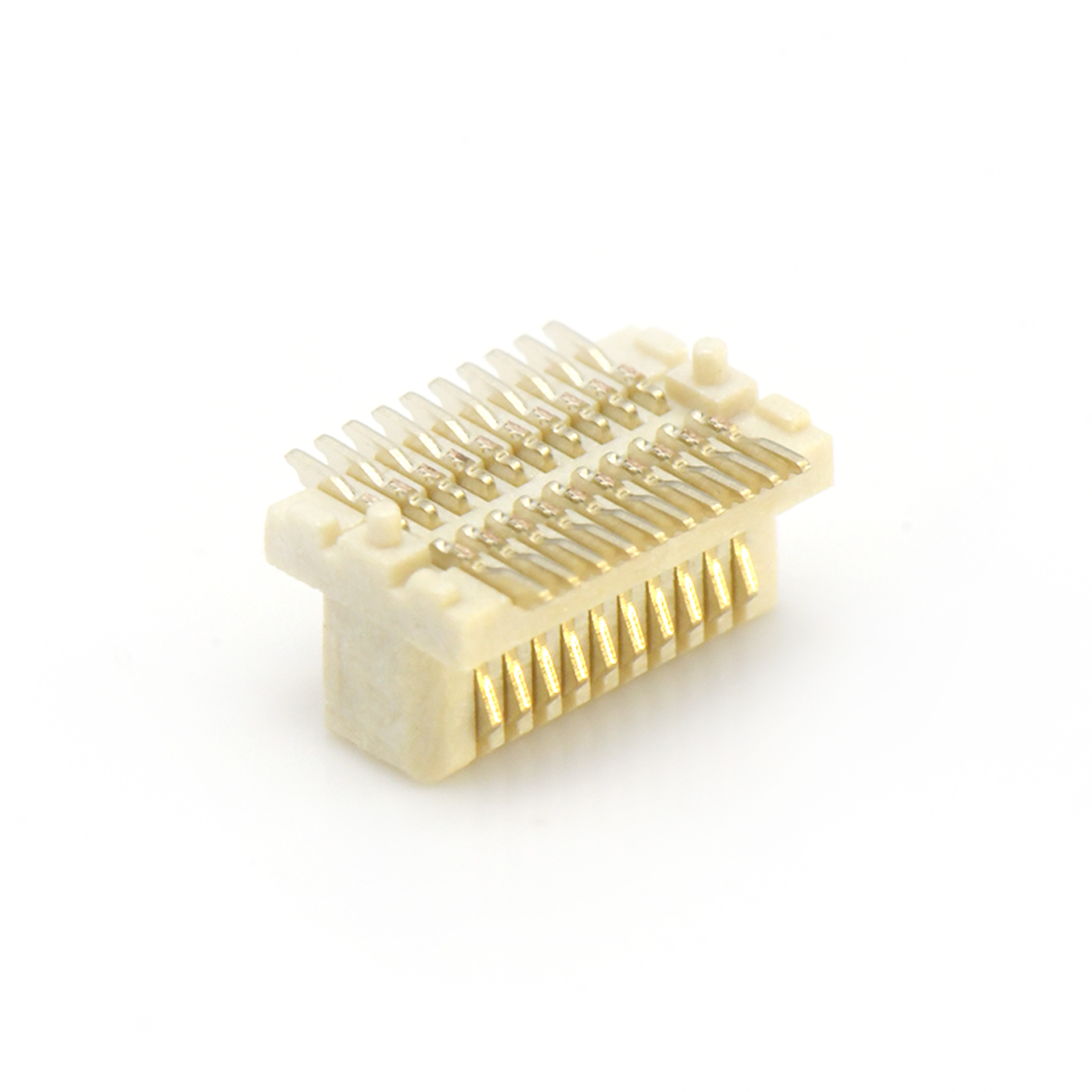

胜蓝 B0504 系列是 0.50mm 间距侧插板对板连接器，公座 H3.3mm 双排 SMT 侧插，母座 H5.4mm 单槽侧插。0.5mm 间距侧插布局密度优势突出，同等侧向长度下可实现更多 Pin 位，适合电源、显示屏、电脑、通讯等对点位密度有要求，同时需要侧边出线的场景。公座 H3.3mm 低矮高度，控制 Z 向占用；母座 H5.4mm 单槽结构，保证有效插拔行程同时压缩侧向占用尺寸。
需要提醒，0.5mm 侧插焊盘节距细密，需要提前评估 PCB 最小焊盘间距、阻焊桥设计与钢网开窗精度，PCB 设计参数不达标，会直接影响贴片焊接良率。优先追求点位密度的项目，胜蓝 B0504 可以充分利用侧向空间。
B0804：0.8mm 侧插带柱方案
胜蓝 B0804 系列是 0.80mm 间距侧插带定位柱方案，公座 H3.5mm 单槽双排侧插带柱 SMT，母座 H5.1mm 单槽双排侧插带柱 SMT。对比 0.5mm 规格，0.8mm 间距兼顾载流性能与定位精度，更宽触点节距保障单 Pin 载流表现；带定位柱结构可在回流焊接前完成连接器预定位，减少焊膏熔融阶段器件移位，提升批量贴片一致性。
同样适用于电源、显示屏、电脑、通讯设备，胜蓝 B0804 更适合插拔强度、振动可靠性要求更高的整机。带柱设计降低设备对位管控压力，量产良率更稳定。
侧插连接器的 PCB 布线与结构设计要点
侧插板对板连接器走线扇出方向和直插不同，信号从板边横向引出后转向内层，扇出走线尽量做到短且等长；高速信号就近打过孔，连接内层参考平面。
焊盘设计，侧插件焊盘长边沿板边布置，参照规格书管控钢网开窗比例，防止回流焊时器件因焊膏分布不均发生偏斜。带柱版本定位孔采用非金属化孔，柱径与孔径预留 0.05‑0.1mm 间隙，保证装配顺畅又不会间隙过大。
回流焊工艺，侧插件重心低、本体面积大，底部治具支撑需要贴合 PCB 底面，避免板边悬空出现冷却翘曲。选型阶段优先确认供应商可提供 3D 模型与贴片坐标，能够有效缩短项目量产导入周期。版图设计阶段完成布线扇出、焊盘开窗、回流焊支撑条件确认，是侧插方案顺利通过 EMC 与振动测试的关键。
