在工业控制与服务器领域，COM Express 标准自 2005 年发布以来，已持续演进近二十年，但工程师在选型时仍频踩坑。CPU 模块与载板之间的高速互连既要跟随 PCIe 代际把单通道速率从 8Gbps 推到 32Gbps，又要在有限堆叠高度内兼顾 EMC 屏蔽与信号完整性。不少板对板连接器标准速率档位单一，一旦代际迁移便被迫重排 Layout、改动结构件，整机验证周期被显著拉长。
COM Express 标准的起源与演进
COM Express 是 PICMG（PCI Industrial Computer Manufacturers Group，PCI 工业计算机制造商组织）制定并持续维护的计算机模块标准。其设计哲学是将 CPU、内存及关键控制器集成于一块紧凑模块上，再通过一组标准化高速连接器与载板完成信号互连。
该标准明确规定了模块与载板之间的高速互连规范，包括引脚排布、差分对定义与供电分区。整机厂商能够独立更新运算核心而无需重制整块载板，这正是 COM Express 连接器长期被工业与服务器市场选用的根本原因。
随着 PCIe 总线由 3.0 演进至 4.0、5.0，单通道速率从 8Gbps 攀升至 32Gbps，对互连通道的带宽与一致性提出了更高要求。胜蓝 B0501 系列作为一款面向 COM Express 标准设计的连接器，以 0.5mm 间距为基准封装，在继承标准引脚定义的同时预留向上兼容的速率空间，成为连接标准演进与工程落地之间的关键一环。
B0501 系列的技术架构与速率分级

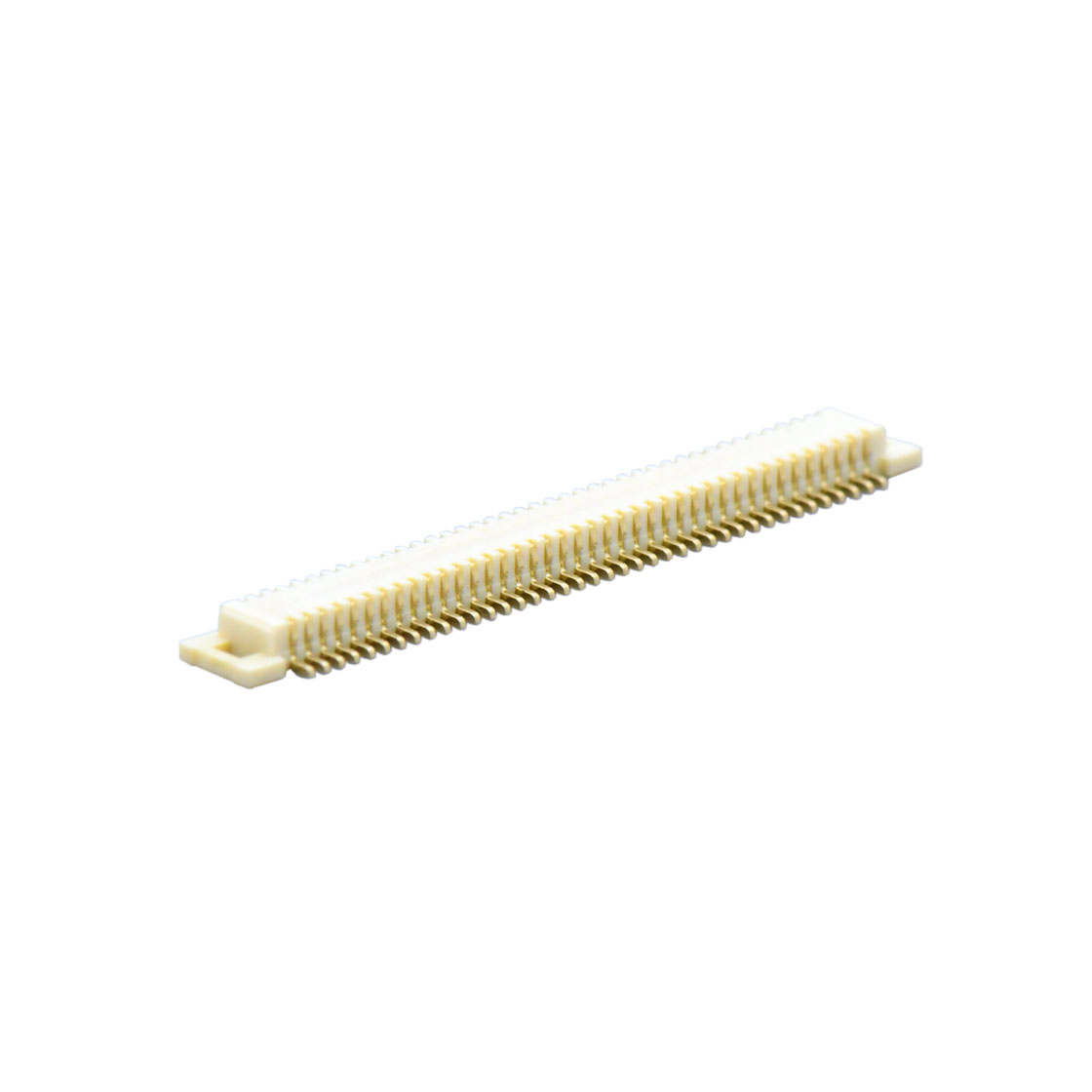

B0501 系列以 0.5mm 板对板连接器为基础架构，采用屏蔽式双排 SMT 封装。在同一间距与 Pin 排布下，B0501 系列提供 8Gbps 与 16Gbps 两档标准化速率。在此基础上，通过链路定制优化可将单通道速率进一步提升至 25Gbps，并可针对 PCIe 5.0（32Gbps）应用需求做专项适配，形成 8Gbps/16Gbps/25Gbps/32Gbps 的完整速率选择空间。

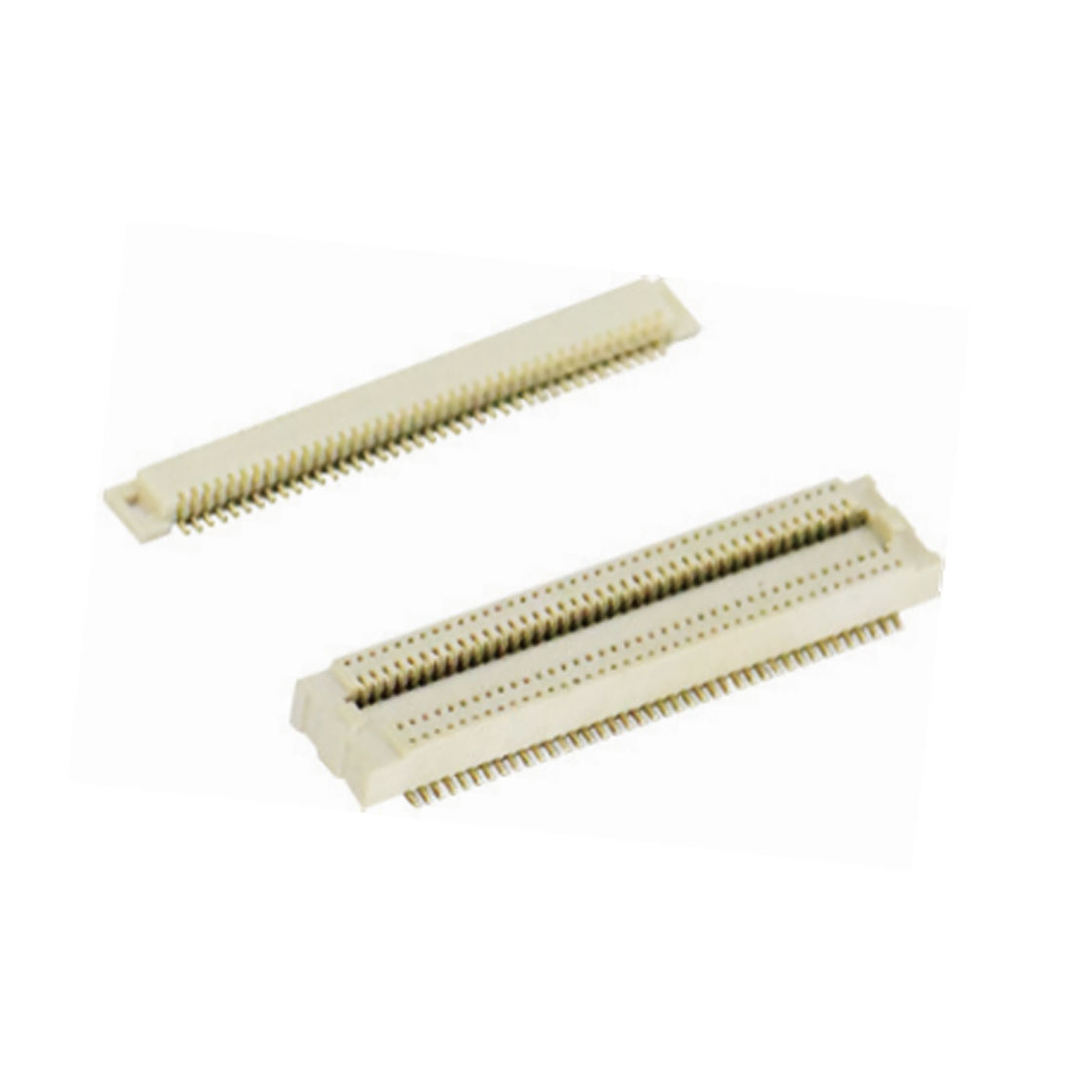

公座 H4.45 对应 5KXA 系列，其中 5KXA1 为 8Gbps（对应 PCIe 3.0）、5KXA3 为 16Gbps（对应 PCIe 4.0）。公座 H7.45 对应 5KXD 系列，5KXD1 为 8Gbps、5KXD3 为 16Gbps，母座统一为 H3.25。
两款公座与母座组合形成两种合高：H4.45+H3.25 约 5mm，H7.45+H3.25 约 10.7mm，分别匹配薄型与标准型堆叠。
这种同封装、多速率设计的最大收益在于，客户从 8Gbps 升级到 16Gbps 乃至 32Gbps 时无需改动 Layout 与结构件开孔，仅更换对应型号即可完成速率跃迁，显著缩短整机的验证与导入周期。
EMC 屏蔽罩与定位柱的协同设计
在 0.5mm 超窄间距下维持 16Gbps 乃至更高速率的信号完整性，是板对板连接器标准落地中最具挑战的环节。
B0501 系列采用 EMC 屏蔽罩设计，金属罩体在连接器上下合拢后近似形成法拉第笼结构（一种封闭导体壳，可有效屏蔽外部电场干扰），将差分信号对包裹于封闭腔体内，有效抑制外部电磁干扰并降低相邻对间串扰。
与屏蔽罩协同的是定位柱固定片设计。定位柱既承担机械引导与防止错插的功能，又作为额外的接地路径，将屏蔽罩与系统 GND 平面可靠短接，为高频回流提供低阻抗回路，减少共模辐射。
屏蔽罩、定位柱固定片与双排 SMT 焊盘三者构成完整的接地与屏蔽体系，使 0.5mm 间距下密集排布的差分对仍能稳定承载 16Gbps 信号，这是 COM Express 连接器在工业现场长期可靠运行的结构保障。
服务器与工业控制场景的落地验证
B0501 系列提供 40P/80P/120P/160P/220P 五种 Pin 数规格，覆盖从精简型到全功能 COM Express 模块的互连需求。
在服务器与数据中心场景中，220P 高密度型号常用于 CPU 核心模块与载板的高速总线互连，承担多路 PCIe 与以太网通道的汇聚传输。在工业控制领域，120P 型号适合现场总线与运动控制板卡的紧凑互连，配合约 5mm 或 10.7mm 两种合高灵活适配机柜堆叠。
其额定电流为 0.5A Max/pin。这一指标意味着该系列定位为信号密集型互连而非功率传输通道，更适合高速差分与控制信号的密集汇聚，大电流路径仍应由独立电源连接器承担。除服务器与工业控制外，B0501 同样适用于自动化设备与通讯网络节点。
对于存在组装公差或热胀冷缩的工况，胜蓝另提供 0.80mm 间距、8Gbps 的 B0802 浮动系列。公座 H6.8 + 母座 H8.45，配对合高 11.75mm，提供 40P/60P/80P 规格，面向 BTB Express 应用，作为浮动容差的互补方案。工程师可按机械余量在两系列间择优配置。
