小型 5G 微基站设备内部，基带板与电源板之间辅助供电互连，需要连接器具备抗振动能力，同时适配 SMT、波峰焊不同板卡生产工艺。本文围绕胜蓝 A2001 系列线对板连接器，分析小型通信设备板间互连工程痛点，解析产品结构设计以及选型参考，为通信硬件研发提供互连方案参考。
5G 微基站基带板与电源板低压直流互连的工程痛点
5G 微基站以小型化、隐蔽化形态部署于灯杆、楼宇外墙和室内天花板等场景，其内部基带板与电源板之间的辅助供电互连是整机可靠性的关键节点。微基站电源板通常将 PoE 或市电转换为 12V 至 48V 直流，经线对板连接器送至基带板，为板载风扇、温度传感器与辅助 IO 电路供电，连接器承载持续 2A 级别的直流负载。
微基站安装于户外灯杆时面临风吹晃动产生的持续低频振动，部署于室内则受空调气流和设备风扇的高频微振影响。普通仅依靠插配摩擦配合的连接器，长期振动工况下易产生端子微动退化，带来接触电阻渐进上升风险。
基站部署环境温差大，户外机型经受日晒高温与深夜低温的反复循环，室内机型则面临空调启停的热冲击。连接器塑壳和端子需要承受反复热胀冷缩，避免出现锁止松脱、电气性能退化问题。同时通信板卡 SMT、波峰焊不同生产工艺，也对胶壳耐温等级提出差异化需求。
A2001 系列 LOCK 自锁与铜合金端子的设计原理

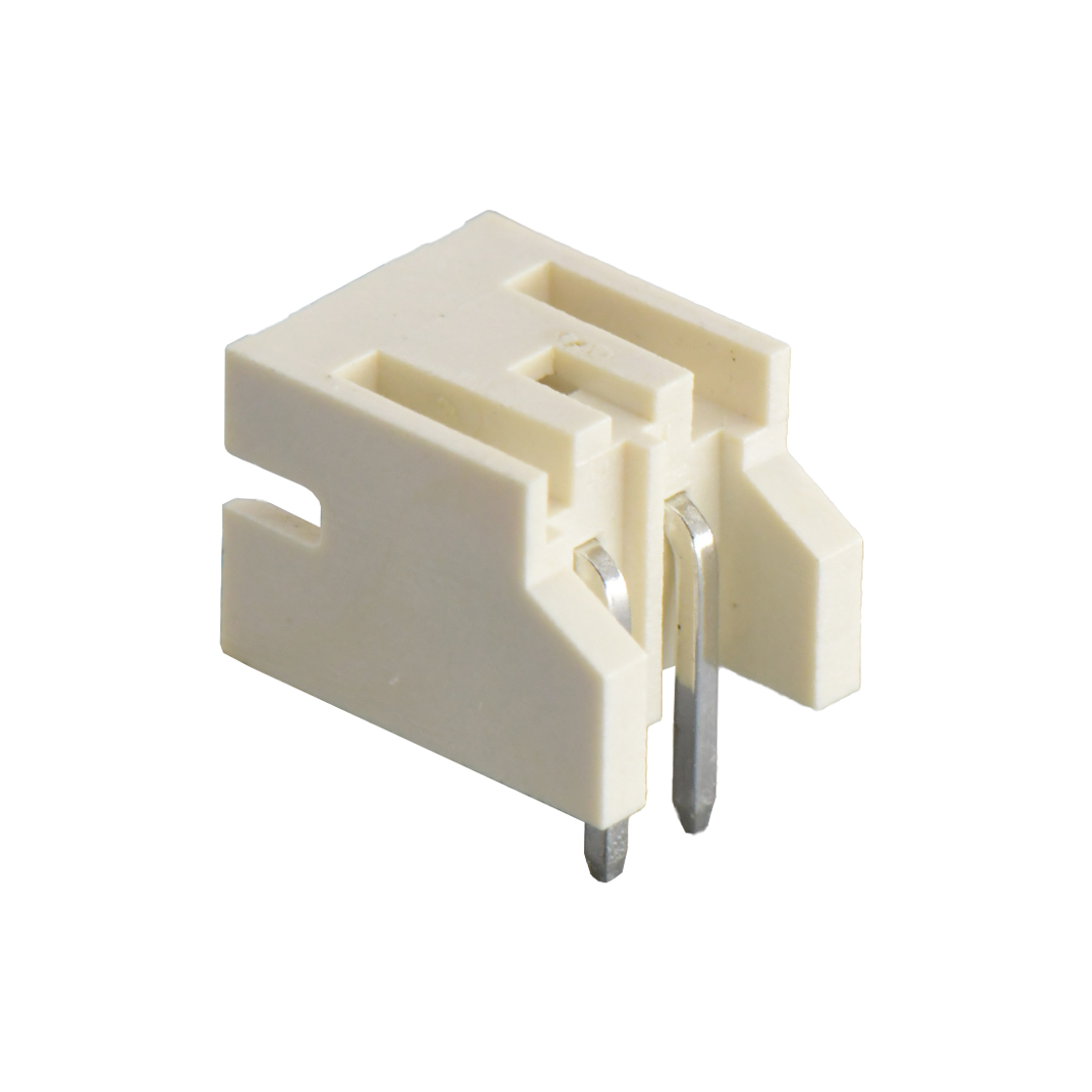

胜蓝 A2001 系列线对板连接器为 2.0mm 单排间距，Pin 位覆盖 2‑16Pin，额定电流 2A、额定电压 250V，兼容 JST PH2.0 接口规范，可直接沿用成熟布板设计。
产品核心采用 LOCK 自锁结构，插头与插座对插到位后，胶壳锁扣机构自动弹入锁止位，发出明确的咔嗒声，将连接器机械锁定，从根源抵御振动带来的端子退出风险。
打线端子采用两侧触点夹持式设计，端子基材选用高弹性铜合金，支持镀亮锡、雾锡、镀金三种电镀选型，保证插拔耐久与导电性能。产品提供高温料、低温料两种胶壳材质：高温料适配无铅回流焊高温工序；低温料适配成本优先的波峰焊工艺。
针座本体带有 PIN 针保护挡墙，装配过程防止撞伤针脚；SMT 版本配置双边接地片，焊接后强化 PCB 板固定强度，增强设备抗振表现。全系列支持立插、卧插、立贴、卧贴多种安装形态，适配多样化 PCB 布局。
LOCK 自锁与高低料配置在 5G 微基站中的选型应用
5G 微基站这类小型通信设备存在振动与温差交变工况，胜蓝 A2001 的 LOCK 自锁结构，可作为这类小型通信设备内部辅助供电互连的选型方案，抵御户外灯杆振动与室内风扇微振带来的退针风险。机械锁扣将端子对插深度固定在设计位置，抑制微动造成接触面瞬时脱离，降低接触电阻突变引发的供电跌落、信号异常风险。
2A 额定电流满足基带板风扇、传感器、辅助 IO 的低压直流供电需求，250V 额定电压，为 48V 母线留出充分电气裕度。
高温料胶壳方案让电源板可直接完成无铅回流焊一次成型，简化 SMT 生产工序；低温料方案则适合基带板完成贴片后追加连接器波峰焊工序，保护已经贴装完成的芯片免受二次高温冲击。
针对沿海高湿部署的微基站项目，可选用镀金端子版本，提升抗氧化抗腐蚀能力；普通室内部署场景，亮锡 / 雾锡端子可以兼顾性能与成本。搭配 SMT 双边接地片进一步强化板端抗振能力，适配全生命周期复杂部署环境。
