大型户外显示器由多块灯板、驱动板与电源板组成，整机功耗高，电源板向各模组传输电力时，需要稳定可靠的中等电流板间连接。设备长期放置在露天环境，昼夜温差变化、风力带来的持续振动，都会对线对板连接结构带来持续考验。
户外显示屏项目批量生产阶段，传统互连方案多采用手工焊接。手工焊接在电流节点易出现虚焊，长期户外高低温循环后焊点易疲劳开裂，引发黑屏、模组断电等现场故障。若采用螺丝端子，装配工序繁琐，生产工时成本高，振动环境下螺丝存在松动风险。 设备厂商需要一款可适配线束预加工、自带防脱锁止结构、具备良好绝缘性能的线对板连接器，简化产线装配，降低户外现场运维故障。
A3962 系列的技术特性

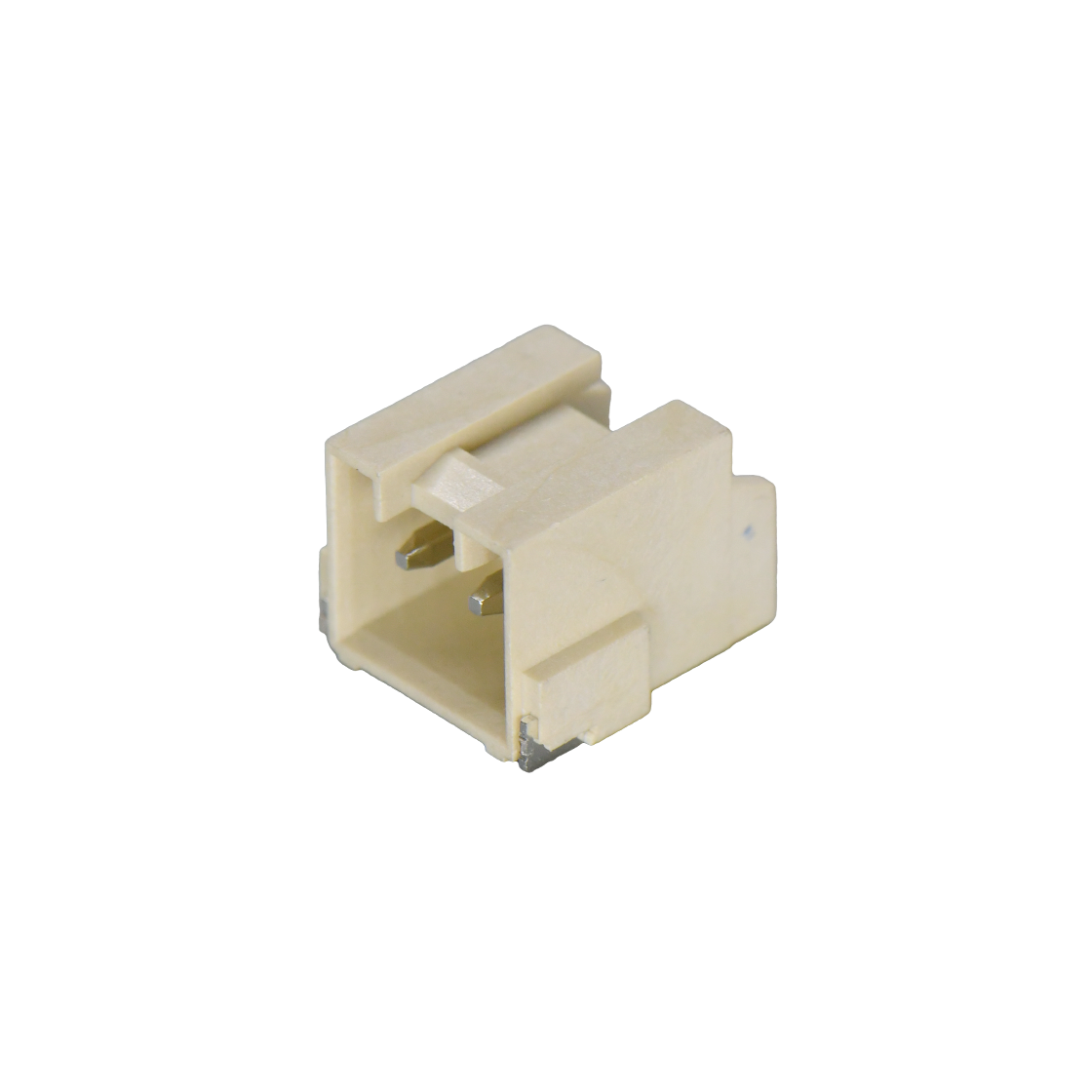

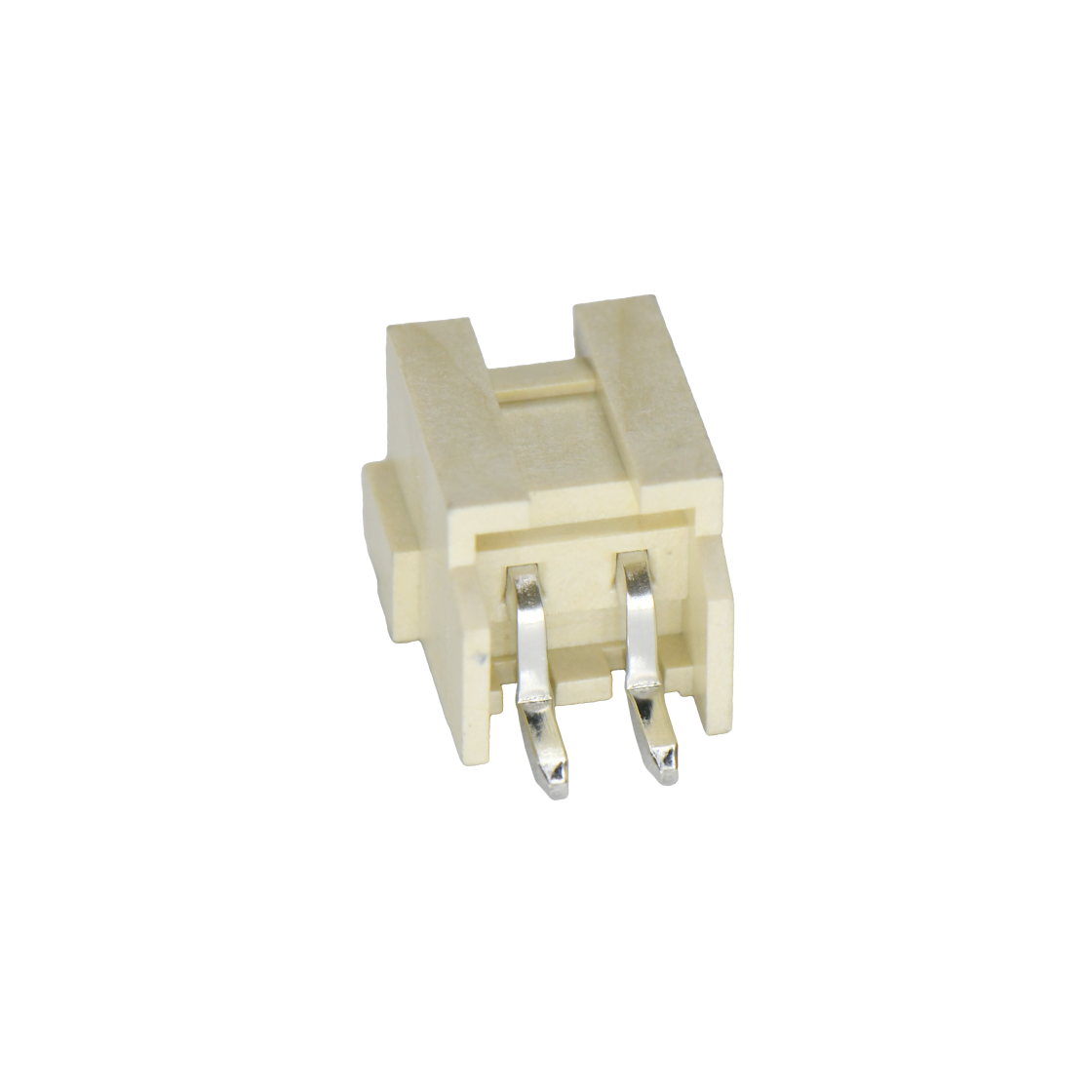

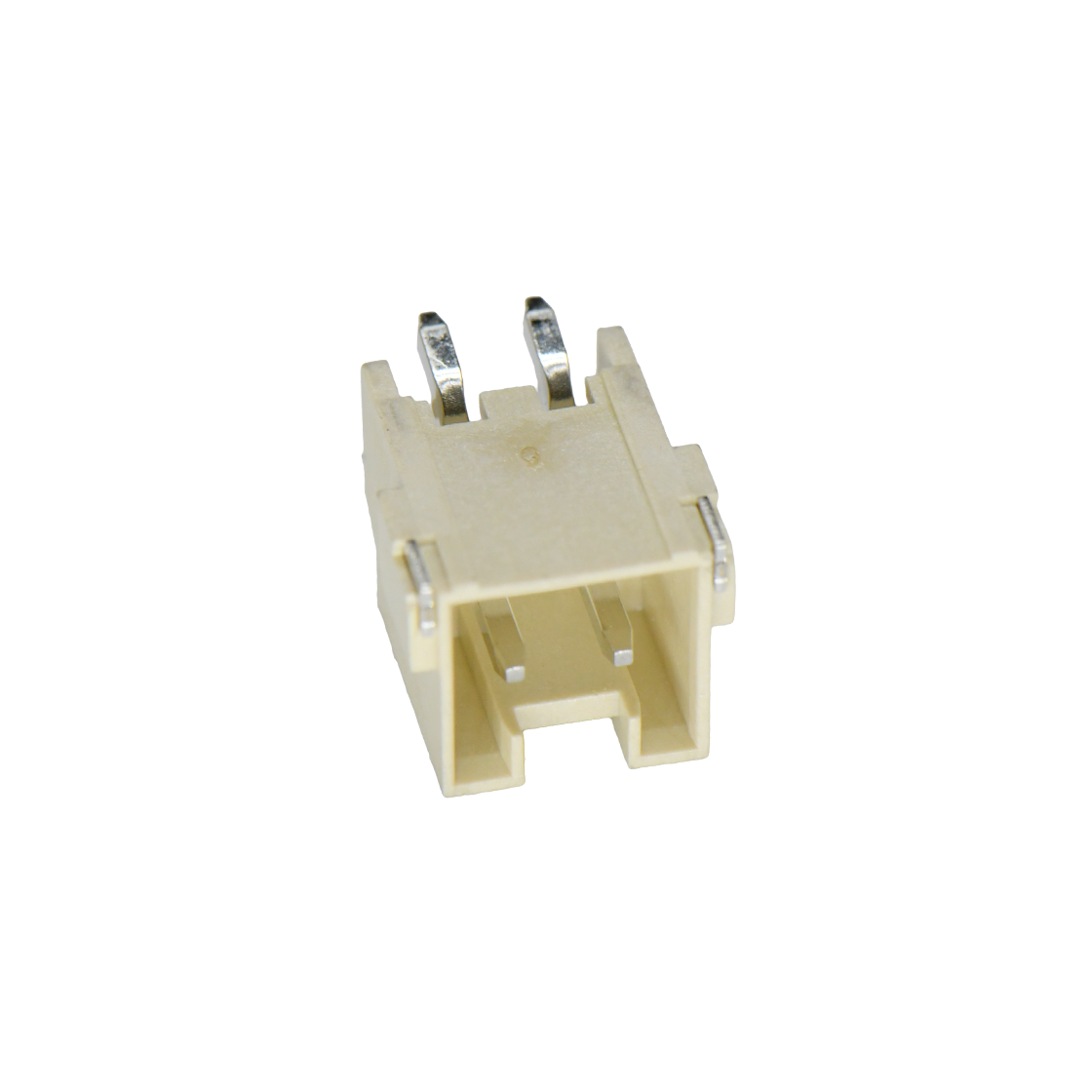

胜蓝 A3962 系列 3.96mm 间距线对板连接器，面向这类商用设备模组级电源互连需求。该系列Wafer 针座支持 DIP 插装或 SMT 贴装焊接在电源板、驱动板 PCB 上，线端胶壳搭配压接端子完成导线与针座插合，实现模组之间的电力传输。标准化压接工艺替代传统手工焊接与螺丝固定，简化产线装配，规避虚焊、冷焊等隐性质量风险。
A3962 系列单针最大额定电流 7A（AWG18 线材条件），多针满载应用时需要按照温升进行降额核算，能够满足户外显示屏电源板至背光灯板、驱动模组的分支供电需求。端子采用下接触弹力臂触点结构，插合后保持稳定正向力，降低插拔手感。弹力臂结构可维持稳定接触压力，但整体插拔寿命受胶壳与端子规格限制，典型线端约 25 次、板端约 50 次，适合装配阶段一次性插接，不适合现场频繁拆装维护场景。胶壳内置防脱锁止结构，插合完成后可靠锁定，抵御户外风振带来的松脱风险。防呆盲插设计限定唯一插合方向，防止装配阶段插反造成端子损坏或短路。
产品提供镀锡、镀金两种端子选型，镀金版本接触电阻更低，抗氧化能力更强，适合长期通电、温差波动大的户外工况；电源节点插拔频次低的场景，镀锡端子搭配可靠压接也可满足使用，成本更优。
中等电流供电的稳定保障
A3962 系列单针最大 7A，额定电压 250V，适配户外显示模组内部电源链路。电源板输出电力经由 A3962 连接器输送至背光与驱动模组，稳定的低接触电阻，避免连接器发热、电压跌落导致的显示异常。弹力臂触点结构在长期振动、高低温循环环境下，维持稳定接触性能，减少长期使用后的电气劣化。产品常规工作温度范围 -25℃~+85℃，户外密闭箱体内部温升较高，高温工况需要提前做热仿真评估，必要时选用宽温版本或优化箱体散热。
A3962 系列包含满针 3.96mm 间距与跳针布局两种规格。跳针布局将有效引脚中心距拉大至 7.96mm，提升爬电距离与电气间隙，适配电源板高压供电节点。SMT 版本配置双边接地片，焊板后增强 PCB 固定强度，进一步提升抗振能力。
全系列拥有立插、立贴、卧插、卧贴、高弯、低弯六种安装形态，硬件工程师可根据电源板、灯板的布局空间，灵活调整出线方向与装配高度。该方案已在多款大型户外显示设备落地使用，用于屏内电源板、背光模组、驱动板之间的中等电流互连，将现场装配简化为线束总成即插即用，提升量产一致性，降低户外场景下的售后故障概率。
